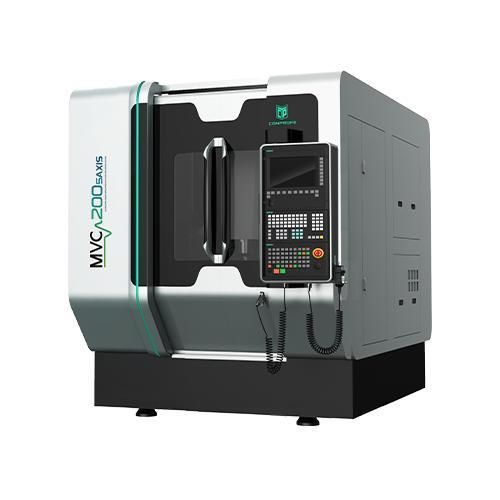

Centro di lavoro CNC 5 assi MVC200

verticaleper vetroper ceramica

Panoramica del prodotto

• Struttura a portale che combina elevata stabilità con componenti mobili leggeri per migliorare precisione e prestazioni dinamiche
• Progetto termicamente simmetrico sviluppato tramite analisi agli elementi finiti (FEM) per ridurre le deformazioni termiche e mantenere la precisione a lungo termine
• Costruzione in ghisa con eccellente smorzamento delle vibrazioni per prestazioni di taglio dinamiche e stabili
• Struttura del basamento ottimizzata con FEM per massimizzare la rigidità
• Motore asse Z raffreddato; motori assi A e C raffreddati per comportamento termico costante

Punti di forza

• Motori DDR A/C ad alta velocità e alta precisione
• Precisione di posizionamento A/C: 8''; ripetibilità: 4''
• Meccanismo di bloccaggio/sbloccaggio A/C ad alta rigidità e affidabilità
• Tre motori a trasmissione diretta per modelli 650 o superiori
• Encoder lineari importati ad alta precisione per il feedback degli assi A/C
• Ampio spazio sulla tavola rotante per diverse configurazioni di lavorazione
• Varie configurazioni del magazzino utensili; magazzini a catena opzionali (24/40/64/120 utensili)
• Elevata capacità di carico degli utensili e compatibilità con utensili da taglio comuni
• Opzione di lavorazione ultrasonica: vibrazione ultrasonica ad alta frequenza (15–70 kHz) applicata alla punta utensile per ridurre microfessurazioni, diminuire le forze di taglio, aumentare l'efficienza, prolungare la vita utensile e migliorare la finitura superficiale

Casi di applicazione
Adatto per lavorazioni ad alta precisione e alta efficienza di materiali fragili e duri (ceramica, vetro, quarzo), superleghe (leghe di titanio) e altri pezzi difficili da lavorare che richiedono migliore qualità superficiale e minore usura utensile

Parametri tecnici (tabella)
Voce: MVC200-5AXIS
Corsa X/Y/Z: 280*280*280 mm
Dimensione tavola: Φ200 mm
Carico massimo tavola: 50 kg
Mandrino ultrasonico: Standard
Diametro mandrino: Φ100 mm
Velocità max mandrino (breve durata): 36.000 rpm
Velocità max mandrino (lunga durata): 28.000 rpm
Potenza motore: 6 kW
Velocità rapida X/Y/Z: 36/36/36 m/min
Velocità rapida A/C: 100/400 rpm
Precisione posizionamento X/Y/Z: 0,007 mm
Ripetibilità X/Y/Z: 0,004 mm
Precisione posizionamento A/C: 8 ''
Ripetibilità A/C: 4 ''
Tipo magazzino utensili: Tipo a catena
Capacità utensili: 40 (n. utensili)
Peso totale (incl. accessori): 4.000 kg
Dimensioni macchina (LxWxH): 1.732 x 3.147 x 2.195 mm
Controller CNC: SIEMENS One (HEIDENHAIN opzionale)

Specifiche tecniche

• Modello: MVC200-5AXIS
• Corsa X/Y/Z: 280*280*280 mm
• Dimensione tavola: Φ200 mm
• Carico massimo tavola: 50 kg
• Diametro mandrino: Φ100 mm
• Velocità max mandrino: 36.000 rpm (breve); 28.000 rpm (continuo)
• Potenza motore: 6 kW
• Velocità rapida X/Y/Z: 36 m/min; Velocità rapida A/C: 100/400 rpm
• Precisione posizionamento X/Y/Z: 0,007 mm; Ripetibilità: 0,004 mm
• Precisione A/C: 8''; Ripetibilità: 4''
• Magazzino utensili: tipo a catena; Capacità: 40 utensili
• Peso totale (incl. accessori): 4.000 kg
• Dimensioni macchina: 1.732 x 3.147 x 2.195 mm
• Controller CNC: SIEMENS One (HEIDENHAIN opzionale)
