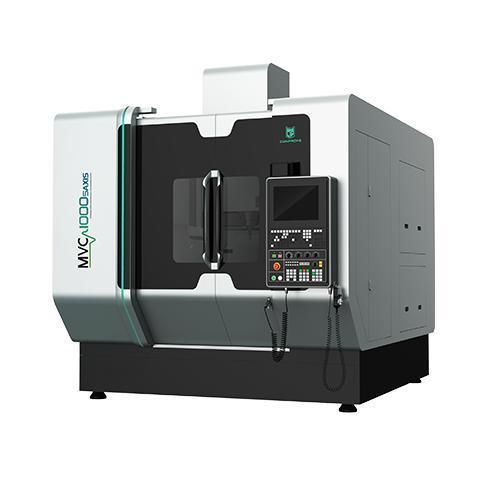

Centro di lavoro CNC 5 assi MVC1000

verticaleper vetroper ceramica

Panoramica del prodotto

• Struttura a portale con componenti in movimento leggeri per elevate prestazioni dinamiche e precisione di lavorazione
• Struttura termicamente simmetrica progettata con FEM per ridurre le deformazioni termiche in produzione prolungata
• Costruzione in ghisa per smorzamento delle vibrazioni, stabilità e ampia applicabilità
• Rigidità del basamento ottimizzata tramite analisi agli elementi finiti
• Motori raffreddati sugli assi Z, A e C

Caratteristiche principali

• Motori DDR ad alta velocità e alta precisione sugli assi A/C
• Precisione di posizionamento A/C: 6''; ripetibilità: 4''
• Design di bloccaggio/sbloccaggio A/C ad alta rigidità
• Tre motori a trasmissione diretta per modelli con mandrini da 650 mm o superiori
• Encoder lineari ad alta precisione importati per il feedback degli assi A/C
• Ampio volume di lavoro sulla tavola rotante
• Varie configurazioni del magazzino utensili; magazzino a catena opzionale (24/40/64/120T)
• Elevata capacità di carico utensili e compatibilità con utensili comuni
• Opzione lavorazione ultrasonica: vibrazione punta 15–70 kHz per ridurre microfessurazioni, diminuire forze di taglio, aumentare vita utensile e migliorare finitura superficiale

Casi di applicazione

Idoneo per lavorazioni ad alta precisione ed efficienza su materiali duri e fragili (ceramica, vetro, quarzo), superleghe (leghe di titanio) e altri materiali difficili da lavorare che richiedono integrità superficiale e tolleranze ristrette

Parametri tecnici

Item — MVC1000-5AXIS — Unit
X/Y/Z-Axis Travel — 1250×1250×1000 — mm
Worktable Dimension — Φ1000 — mm
Max. Load of Worktable — 1,000 — kg
Ultrasonic Spindle — Standard — /
Spindle Diameter — Φ210 — mm
Max. Spindle Speed (Short-Duration) — 15,000 — rpm
Max. Spindle Speed (Long-Duration) — 12,000 — rpm
Motor Power — 35 — kW
X/Y/Z-Axis Rapid Speed — 30/30/30 — m/min
A/C-Axis Rapid Speed — 30/60 — rpm
X/Y/Z-Axis Positioning Accuracy — 0.008 — mm
X/Y/Z-Axis Repeatability — 0.005 — mm
A/C-Axis Positioning Accuracy — 15 — ''
A/C-Axis Repeatability — 8 — ''
Tool Magazine Type — Chain Type — /
Tool Holding Capacity — 40 — No. of Tools
Total Weight (incl. Accessories) — 25,000 — kg
Machine Size (LxWxH) — 3,480×5,900×4,250 — mm
CNC Controller — SIEMENS One (HEIDENHAIN Optional) — /

Specifiche tecniche

• Modello: MVC1000-5AXIS
• Corsa X/Y/Z: 1250 × 1250 × 1000 mm
• Tavola: Φ1000 mm, carico max 1.000 kg
• Diametro mandrino: Φ210 mm; mandrino a ultrasuoni standard
• Velocità mandrino: fino a 15.000 rpm (breve), 12.000 rpm (continuo)
• Potenza motore: 35 kW
• Velocità rapide: X/Y/Z 30 m/min; assi A/C 30/60 rpm
• Precisione di posizionamento: X/Y/Z 0,008 mm; A/C 15''
• Ripetibilità: X/Y/Z 0,005 mm; A/C 8''
• Magazzino utensili: tipo a catena, tipico 40 utensili (altre opzioni disponibili)
• Peso totale (incl. accessori): 25.000 kg
• Ingombro (L×W×H): 3.480 × 5.900 × 4.250 mm
• Controller CNC: SIEMENS One (HEIDENHAIN opzionale)
