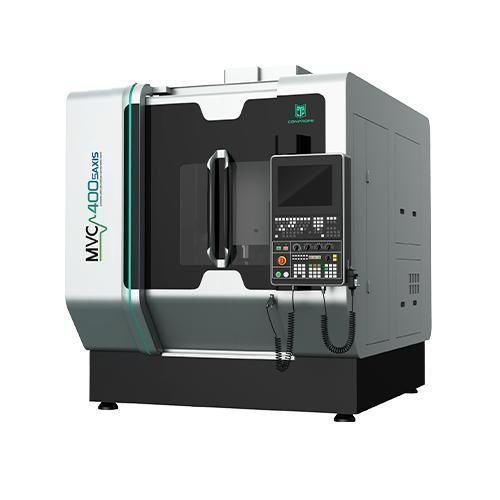

Centro di lavoro CNC 5 assi MVC400

verticaleper vetroper ceramica

Panoramica

• Struttura a portale con elevata stabilità e organi mobili leggeri per migliorare le prestazioni dinamiche e la precisione di lavorazione
• Progetto termicamente simmetrico sviluppato con analisi agli elementi finiti (FEM) per ridurre le deformazioni termiche e mantenere la precisione a lungo termine
• Componenti in ghisa per un'ottima smorzamento delle vibrazioni, prestazioni dinamiche di taglio e stabilità
• Bancata e struttura ottimizzate tramite FEM per maggiore rigidità
• Motore asse Z raffreddato; motori assi A e C raffreddati

Punti di forza del prodotto

• Motori DDR ad alta velocità e alta precisione per gli assi A/C; precisione di posizionamento A/C 8'' e ripetibilità 4''; progetto di bloccaggio/sbloccaggio ad alta rigidità; 3 motori a trasmissione diretta sui modelli 650 e superiori
• Encoder lineari ad alta precisione importati per la divisione di scala A/C e ampi spazi di lavorazione sul tavolo rotante
• Più configurazioni del magazzino utensili (tipo catena: opzioni 24/40/64/120T); elevata capacità di carico utensili; compatibile con ampia gamma di utensili da taglio
• Capacità di lavorazione a ultrasuoni (15–70 kHz) che: 1) riduce le microfessurazioni; 2) diminuisce le forze di taglio e aumenta l'efficienza; 3) prolunga la vita utensile; 4) minimizza le bave; 5) migliora la finitura superficiale

Casi di applicazione
Adatto per lavorazioni di alta precisione ed efficienza su materiali duri e fragili (ceramica, vetro, quarzo), superleghe (leghe di titanio) e altri materiali difficili da lavorare che richiedono danni subsuperficiali minimi e finiture superficiali di elevata qualità

Parametri tecnici
Item : MVC400-5AXIS : Unit
X/Y/Z-Axis Travel : 420*420*380 : mm
Worktable Dimension : Φ400 : mm
Max. Load of Worktable : 200 : kg
Ultrasonic Spindle : Standard : /
Spindle Diameter : Φ155 : mm
Max. Spindle Speed (Short-Duration) : 24,000 : rpm
Max. Spindle Speed (Long-Duration) : 16,000 : rpm
Motor Power : 22 : kW
X/Y/Z-Axis Rapid Speed : 36/36/36 : m/min
A/C-Axis Rapid Speed : 100/150 : rpm
X/Y/Z-Axis Positioning Accuracy : 0.007 : mm
X/Y/Z-Axis Repeatability : 0.004 : mm
A/C-Axis Positioning Accuracy : 8 : ''
A/C-Axis Repeatability : 4 : ''
Tool Magazine Type : Chain Type : /
Tool Holding Capacity : 40 : No. of Tools
Total Weight (incl. Accessories) : 7,000 : kg
Machine Size (LxWxH) : 2,000x3,310x2,420 : mm
CNC Controller : SIEMENS One (HEIDENHAIN Optional) : /

Specifiche

• Modello: MVC400-5AXIS
• Corsa X/Y/Z: 420×420×380 mm
• Tavola: Φ400 mm
• Carico massimo tavola: 200 kg
• Mandrino: Mandrino ultrasonico di serie, diametro Φ155 mm, velocità max 24.000 rpm (brevi durate), 16.000 rpm (continuo)
• Potenza motore: 22 kW
• Velocità rapida: X/Y/Z 36 m/min; A/C 100/150 rpm
• Precisione di posizionamento: X/Y/Z 0,007 mm; A/C 8''
• Ripetibilità: X/Y/Z 0,004 mm; A/C 4''
• Magazzino utensili: Tipo catena, 40 utensili (opzioni: 24/40/64/120T)
• Peso totale: 7.000 kg
• Dimensioni macchina: 2.000×3.310×2.420 mm
• Controllo CNC: SIEMENS One (HEIDENHAIN opzionale)
