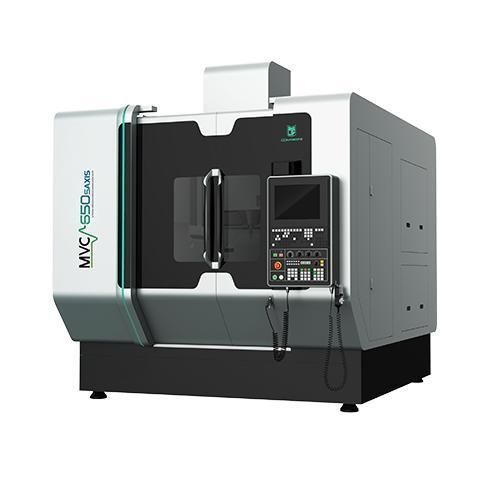

Centro di lavoro CNC 5 assi MVC650

verticaleper vetroper ceramica

Panoramica del prodotto

• Struttura a portale che garantisce elevata stabilità strutturale con componenti mobili leggeri per migliorare le prestazioni dinamiche e la precisione di lavorazione
• Progetto termicamente simmetrico sviluppato tramite analisi agli elementi finiti (FEM) per ridurre le deformazioni termiche e assicurare precisione nel tempo
• Costruzione in ghisa con eccellenti proprietà di smorzamento delle vibrazioni per prestazioni dinamiche di taglio e affidabilità superiori
• Rigidità del basamento ottimizzata mediante progettazione iterativa basata su FEM
• Motori Z, A e C raffreddati per stabilità termica durante lavorazioni prolungate

Punti salienti del prodotto

• Motori DDR ad alta velocità e alta precisione per assi A/C
• Precisione di posizionamento assi A/C fino a 8" e ripetibilità 5"
• Meccanismo di serraggio/sganciamento A/C ad alta rigidità e affidabile
• Tre motori a trasmissione diretta per macchine della classe MVC650 e superiori
• Encoder lineari importati di alta precisione per la divisione scala A/C
• Ampio spazio di lavorazione sulla tavola rotante
• Varie configurazioni di magazzino utensili con opzioni aggiuntive
• Magazzino utensili a catena disponibile (opzioni 24/40/64/120T)
• Elevata capacità di carico utensili e compatibilità con utensili di uso comune
• Lavorazione ultrasonica con vibrazione ad alta frequenza 15–70 kHz
• Vantaggio ultrasonico: attenua microfessurazioni nei materiali fragili
• Vantaggio ultrasonico: riduce le forze di taglio e migliora l'efficienza
• Vantaggio ultrasonico: aumenta la vita utensile
• Vantaggio ultrasonico: minimizza la sbavatura del pezzo
• Vantaggio ultrasonico: migliora la qualità della superficie

Casi d'applicazione
Adatto per la lavorazione ad alta precisione e ad alta efficienza di materiali duri e fragili (ceramica, vetro, quarzo), superleghe (leghe di titanio) e altri materiali difficili da lavorare.

Parametri tecnici (tabella)
Item - MVC650-5AXIS - Unità
Corsa X/Y/Z - 750*800*550 - mm
Dimensione tavola - Ø650 - mm
Carico massimo della tavola - 800 - kg
Mandrino ultrasonico - Standard - /
Diametro mandrino - Ø190 - mm
Velocità max mandrino (breve durata) - 20.000 - rpm
Velocità max mandrino (lunga durata) - 14.000 - rpm
Potenza motore - 35 - kW
Velocità rapida X/Y/Z - 36/36/30 - m/min
Velocità rapida A/C - 30/70 - rpm
Precisione di posizionamento X/Y/Z - 0.008 - mm
Ripetibilità X/Y/Z - 0.005 - mm
Precisione di posizionamento A/C - 8 - "
Ripetibilità A/C - 5 - "
Tipologia magazzino utensili - Tipo catena - /
Capacità utensili - 40 - n. utensili
Peso totale (incl. accessori) - 16.500 - kg
Dimensioni macchina (LxWxH) - 2.940x4.310x3.310 - mm
Controllo CNC - SIEMENS One (HEIDENHAIN opzionale) - /

Specifiche tecniche

• Corsa X/Y/Z: 750*800*550 mm
• Dimensione tavola: Ø650 mm
• Carico massimo della tavola: 800 kg
• Mandrino ultrasonico: Standard
• Diametro mandrino: Ø190 mm
• Velocità max mandrino (breve durata): 20.000 rpm
• Velocità max mandrino (lunga durata): 14.000 rpm
• Potenza motore: 35 kW
• Velocità rapida X/Y/Z: 36/36/30 m/min
• Velocità rapida A/C: 30/70 rpm
• Precisione di posizionamento X/Y/Z: 0.008 mm
• Ripetibilità X/Y/Z: 0.005 mm
• Precisione di posizionamento A/C: 8 "
• Ripetibilità A/C: 5 "
• Tipologia magazzino utensili: Tipo catena (opzioni)
• Capacità utensili: 40 utensili
• Peso totale (incl. accessori): 16.500 kg
• Dimensioni macchina (LxWxH): 2.940 x 4.310 x 3.310 mm
• Controllo CNC: SIEMENS One (HEIDENHAIN opzionale)
