Centro di lavoro CNC 5 assi MVC500
verticaleper vetroper ceramica

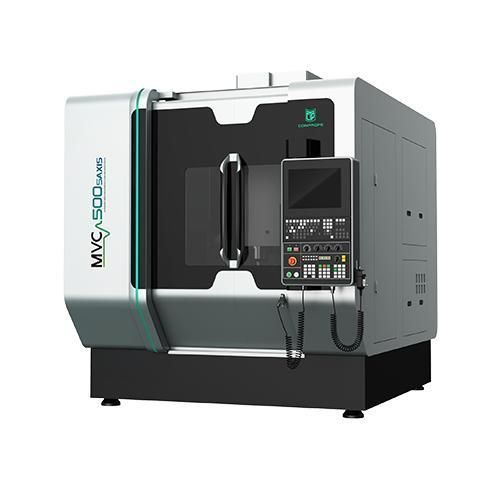

Centro di lavoro CNC 5 assi - MVC500 - Conprofe - verticale / per vetro / per ceramica
Centro di lavoro CNC 5 assi - MVC500 - Conprofe - verticale / per vetro / per ceramica
Centro di lavoro CNC 5 assi - MVC500 - Conprofe - verticale / per vetro / per ceramica - immagine - 2
Centro di lavoro CNC 5 assi - MVC500 - Conprofe - verticale / per vetro / per ceramica - immagine - 3
Centro di lavoro CNC 5 assi - MVC500 - Conprofe - verticale / per vetro / per ceramica - immagine - 4
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Numero di assi
5 assi
Orientazione del mandrino
verticale
Materiale lavorato
in lega di alluminio, per ceramica, per vetro, per quarzo
Struttura
a portale
Numero di utensili
40 utensili
Altre funzioni
di taglio
Altre caratteristiche
ad alta velocità, ad alta prestazione, a presa diretta, di alta precisione, ad alta rigidità
Corsa X

500 mm
(19,69 in)

Corsa Y

550 mm
(21,65 in)

Corsa Z

500 mm
(19,69 in)

Velocità di rotazione

14.000 rpm, 20.000 rpm
(87.965 rad.min-1, 125.664 rad.min-1)

Potenza

35 kW
(47,59 hp)

Velocità di avanzamento asse X

36 m/min

Velocità di avanzamento asse Y

36 m/min

Velocità di avanzamento asse Z-Not Tr-

30 m/min

Carico massimo del piano di lavoro

300 kg
(661 lb)

Precisione di collocamento

0,007 mm
(0,00028 in)

Ripetibilità

0,004 mm
(0,00016 in)

Peso totale

10.000 kg
(22.046,23 lb)

Lunghezza totale

2.240 mm
(88,2 in)

Larghezza massima

3.780 mm
(148,8 in)

Altezza totale

2.855 mm
(112,4 in)

Descrizione

Panoramica del prodotto
  • Struttura a portale con stabilità eccellente e componenti mobili leggeri, garantendo maggiore precisione e migliori prestazioni dinamiche della macchina utensile
  • Struttura termicamente simmetrica progettata mediante analisi agli elementi finiti (FEM) che minimizza efficacemente le deformazioni termiche mantenendo la rigidità necessaria per precisione a lungo termine
  • Utilizzo di ghisa con ottime proprietà di smorzamento delle vibrazioni, con prestazioni dinamiche di taglio elevate, stabilità, affidabilità e ampia applicabilità
  • Miglioramento continuo della rigidità della base tramite FEM per ottenere il design ottimale
  • Motore asse Z raffreddato
  • Motori assi A e C raffreddati


Punti salienti del prodotto
  • Motore DDR ad alta velocità e alta precisione per assi A/C
  • Precisione di posizionamento assi A/C di 6'' e ripetibilità di 4''
  • Progettazione di bloccaggio/sbloccaggio degli assi A/C ad alta rigidità e affidabile
  • 3 motori a azionamento diretto per i prodotti 650 o superiori
  • Encoder lineari importati ad alta precisione per la divisione scala degli assi A/C
  • Ampi spazi per lavorazioni sulla tavola rotante
  • Varie configurazioni del magazzino utensili con opzioni aggiuntive
  • Magazzino utensili a catena (24/40/64/120T opzionali)
  • Alta capacità di carico per utensili di taglio
  • Compatibilità con una vasta gamma di utensili da taglio
  • Vantaggi dell'usinatura ultrasonica - Vibrazione ultrasonica ad alta frequenza applicata all'utensile (15-70 kHz): mitiga microfessurazioni; riduce la forza di taglio e migliora l'efficienza; aumenta la vita utensile; minimizza le sbavature; migliora la qualità della superficie


Casi d'applicazione
Adatto per lavorazioni ad alta precisione ed elevata efficienza di materiali duri e fragili (ceramica, vetro, quarzo, ecc.), superleghe (lega di titanio, ecc.) e altri materiali difficili da lavorare

Parametri tecnici
  • Item - MVC500-5AXIS - Unit
  • Corsa X/Y/Z - 500*550*500 - mm
  • Dimensione tavola - Φ500 - mm
  • Carico massimo tavola - 300 - kg
  • Mandrino ultrasonico - Standard - /
  • Diametro mandrino - Φ190 - mm
  • Velocità max mandrino (breve durata) - 20.000 - rpm
  • Velocità max mandrino (lungo periodo) - 14.000 - rpm
  • Potenza motore - 35 - kW
  • Velocità rapida X/Y/Z - 36/36/30 - m/min
  • Velocità rapida A/C - 50/100 - rpm
  • Precisione posizionamento X/Y/Z - 0.007 - mm
  • Ripetibilità X/Y/Z - 0.004 - mm
  • Precisione posizionamento A/C - 8 - ''
  • Ripetibilità A/C - 5 - ''
  • Tipo magazzino utensili - Tipo catena - /
  • Capacità portautensili - 40 - N. utensili
  • Peso totale (incl. accessori) - 10.000 - kg
  • Dimensioni macchina (LxWxH) - 2.240x3.780x2.855 - mm
  • Controllo CNC - SIEMENS One (HEIDENHAIN opzionale) - /


Specifiche
  • Modello: MVC500-5AXIS
  • Struttura: Portale, design termicamente simmetrico (ottimizzato FEM)
  • Materiali: Struttura in ghisa per smorzamento delle vibrazioni e stabilità
  • Corsa X/Y/Z: 500 x 550 x 500 mm
  • Tavola: Diametro Φ500 mm, carico max 300 kg
  • Mandrino: Mandrino ultrasonico di serie, diametro Φ190 mm
  • Velocità mandrino: Fino a 20.000 rpm a breve durata; 14.000 rpm a lungo periodo
  • Potenza motore: 35 kW
  • Spostamento rapido: X/Y/Z 36/36/30 m/min; assi A/C 50/100 rpm
  • Precisione posizionamento: X/Y/Z 0.007 mm; A/C 8''
  • Ripetibilità: X/Y/Z 0.004 mm; A/C 5''
  • Magazzino utensili: Tipo catena, 40 utensili (altre capacità/opzioni disponibili)
  • Peso totale (incl. accessori): 10.000 kg
  • Dimensioni macchina (LxWxH): 2.240 x 3.780 x 2.855 mm
  • Controllo CNC: SIEMENS One standard; HEIDENHAIN opzionale
  • Caratteristiche aggiuntive: Motori Z, A e C raffreddati; motori diretti A/C su modelli maggiori; encoder lineari importati ad alta precisione per assi A/C
