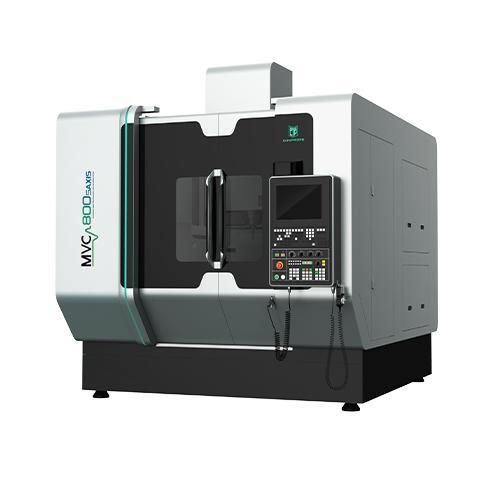

Centro di lavoro CNC 5 assi MVC800

verticaleper vetroper ceramica

Panoramica

• Struttura a portale caratterizzata da eccezionale stabilità e componenti mobili leggeri, che garantiscono una maggiore precisione e migliori prestazioni dinamiche della macchina utensile
• Struttura termicamente simmetrica progettata mediante analisi agli elementi finiti (FEM) che riduce efficacemente al minimo gli impatti della deformazione termica garantendo al contempo l’elevata rigidità richiesta per una precisione sostenuta a lungo termine
• Utilizzo di ghisa con eccellenti proprietà di smorzamento delle vibrazioni, caratterizzata da eccezionali prestazioni di taglio dinamiche, stabilità, affidabilità e un'ampia applicabilità
• Miglioramento continuo della rigidità della struttura del basamento tramite FEM per ottenere il design ottimale
• Motore raffreddato dell'asse Z
• Motore raffreddato dell'asse A e dell'asse C

Caratteristiche salienti del prodotto

• Motore DDR ad alta velocità e alta precisione per gli assi A/C
• Precisione di posizionamento degli assi A/C di 6'' e ripetibilità di 4''
• A/C-asse ad alta rigidità e sistema di serraggio e
• 3 motori a trasmissione diretta per prodotti da 650 o superiori
• Encoder lineari di alta precisione importati per la divisione della scala degli assi A/C
• Ampio spazio per la lavorazione sulla tavola rotante
• Varie configurazioni del magazzino utensili con opzioni aggiuntive
• Magazzino utensili a catena (24/40/64/120T opzionale)
• Elevato carico degli utensili da taglio
• Utensili da taglio ampiamente utilizzati
• Vantaggi esclusivi della lavorazione a ultrasuoni - Vibrazione ultrasonica ad alta frequenza applicata alla punta dell'utensile (15-70 kHz): 1. Mitiga le microfessurazioni; 2. Riduce la forza di taglio e migliora l'efficienza di lavorazione; 3. Aumenta la durata dell'utensile; 4. Riduce al minimo la formazione di bave sul pezzo; 5. Migliora la qualità della superficie

Casi di applicazione Adatto alla lavorazione ad alta precisione ed alta efficienza di materiali duri e fragili (ceramica, vetro, quarzo, ecc.), superleghe (lega di titanio, ecc.) e altri materiali difficili da tagliare Parametri tecnici Voce | MVC800-5AXIS | Unità Corsa assi X/Y/Z | 800*1000*550 | mm Dimensioni piano di lavoro | Φ800 | mm Carico massimo del piano di lavoro | 900 | kg Mandrino a ultrasuoni | Standard | / Diametro mandrino | Φ190 | mm Velocità massima del mandrino (breve durata) | 20.000 | giri/min Velocità massima del mandrino (lunga durata) | 14.000 | giri/min Potenza motore | 35 | kW Velocità rapida assi X/Y/Z | 36/36/30 | m/min Velocità rapida assi A/C | 30/70 | giri/min Precisione di posizionamento assi X/Y/Z | 0,008 | mm Ripetibilità assi X/Y/Z | 0,005 | mm Precisione di posizionamento assi A/C | 8 | '' Ripetibilità assi A/C | 5 | '' Tipo di magazzino utensili | A catena | / Capacità di stoccaggio utensili | 40 | N. di utensili Peso totale (accessori inclusi) | 17.000 | kg Dimensioni macchina (LxPxA) | 2.940x4.310x3.310 | mm Controllore CNC | SIEMENS One (HEIDENHAIN opzionale) | / Caratteristiche / specifiche tecniche

• Corsa assi X/Y/Z: 800*1000*550 mm
• Dimensioni piano di lavoro: Φ800 mm
• Carico max. Carico massimo del piano di lavoro: 900 kg
• Mandrino a ultrasuoni: di serie
• Diametro mandrino: Φ190 mm
• Velocità massima del mandrino (breve durata): 20.000 giri/min
• Velocità massima Velocità del mandrino (a lungo termine): 14.000 giri/min
• Potenza motore: 35 kW
• Velocità rapida assi X/Y/Z: 36/36/30 m/min
• Velocità rapida assi A/C: 30/70 giri/min
• Precisione di posizionamento assi X/Y/Z: 0,008 mm
• Ripetibilità assi X/Y/Z: 0,005 mm
• Precisione di posizionamento assi A/C: 8''
• Ripetibilità assi A/C: 5''
• Tipo magazzino utensili: a catena (opzioni: 24/40/64/120T)
• Capacità portautensili: 40 utensili
• Peso totale (accessori inclusi): 17.000 kg
• Dimensioni della macchina (LxPxA): 2.940 x 4.310 x 3.310 mm
• Controllore CNC: SIEMENS One (HEIDENHAIN opzionale)
