Centro di lavoro CNC 5 assi MVC1250
verticaleper vetroper ceramica

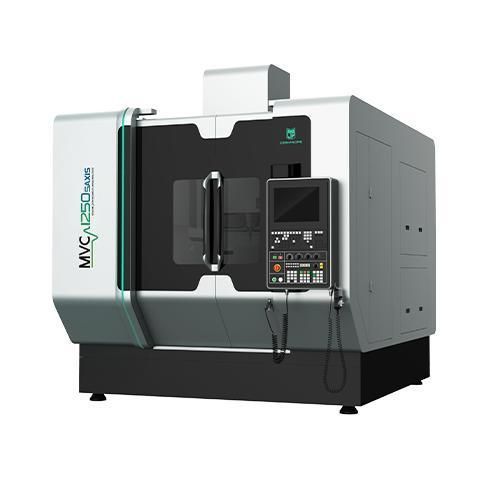

Centro di lavoro CNC 5 assi - MVC1250 - Conprofe - verticale / per vetro / per ceramica
Centro di lavoro CNC 5 assi - MVC1250 - Conprofe - verticale / per vetro / per ceramica
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Numero di assi
5 assi
Orientazione del mandrino
verticale
Materiale lavorato
per lega in titanio, per ceramica, per vetro, per quarzo
Numero di utensili
40 utensili, 64 utensili
Altre funzioni
di taglio
Altre caratteristiche
ad alta velocità, ad alta prestazione, a presa diretta, di alta precisione, ad alta rigidità, ad ultrasuoni
Corsa X

1.250 mm
(49,21 in)

Corsa Y

1.250 mm
(49,21 in)

Corsa Z

1.000 mm
(39,37 in)

Velocità di rotazione

12.000 rpm, 15.000 rpm
(75.398 rad.min-1, 94.248 rad.min-1)

Potenza

35 kW
(47,59 hp)

Velocità di avanzamento asse X

30 m/min

Velocità di avanzamento asse Y

30 m/min

Velocità di avanzamento asse Z-Not Tr-

30 m/min

Carico massimo del piano di lavoro

1.200 kg
(2.646 lb)

Precisione di collocamento

0,008 mm
(0,00031 in)

Ripetibilità

0,005 mm
(0,0002 in)

Peso totale

26.000 kg
(57.320,19 lb)

Lunghezza totale

3.480 mm
(137 in)

Larghezza massima

5.900 mm
(232,3 in)

Altezza totale

4.250 mm
(167,3 in)

Descrizione

Panoramica del prodotto
  • Struttura a portale con elevata stabilità strutturale e componenti mobili leggeri per migliorare precisione e dinamica della macchina
  • Progetto termicamente simmetrico convalidato da FEM per ridurre le deformazioni termiche e mantenere la precisione nel tempo
  • Componenti in ghisa con buon smorzamento delle vibrazioni per prestazioni di taglio dinamiche affidabili
  • Struttura del basamento ottimizzata tramite FEM per aumentare la rigidità
  • Motori degli assi Z, A e C raffreddati per stabilità termica in condizioni di lavoro gravose


Punti chiave
  • Motori DDR ad alta velocità e alta precisione per assi A/C
  • Precisione di posizionamento assi A/C: 15''; ripetibilità: 8''
  • Progettazione di serraggio/sganciamento degli assi A/C ad alta rigidità
  • Tre motori a trasmissione diretta disponibili in configurazioni selezionate
  • Encoder lineari importati ad alta precisione per il feedback degli assi A/C
  • Ampia area di lavorazione sul tavolo rotante
  • Varie configurazioni di magazzino utensili; magazzino a catena opzionale (24/40/64/120T)
  • Capacità utensili: 40 utensili (configurabile)
  • Compatibilità con utensili da taglio di uso comune
  • Vantaggi della lavorazione ultrasonica (15–70 kHz):
    • Riduce le microfessure nei materiali fragili
    • Abbassa le forze di taglio e migliora l'efficienza
    • Prolunga la vita utile degli utensili
    • Minimizza la formazione di bave
    • Migliora la finitura superficiale


Casi d'applicazione
Adatto per lavorazioni ad alta precisione e alta efficienza di materiali duri e fragili (ceramica, vetro, quarzo), superleghe (incluse leghe di titanio) e altri materiali difficili da lavorare, dove sono richieste lavorazioni assistite da ultrasuoni e capacità 5 assi

Parametri tecnici
  • Modello: MVC1250-5AXIS
  • Corsa assi X/Y/Z: 1.250×1.250×1.000 mm
  • Dimensione tavolo: Φ1.200 mm
  • Carico massimo tavolo: 1.200 kg
  • Mandrino ultrasonico: Standard
  • Diametro mandrino: Φ210 mm
  • Velocità max mandrino (breve durata): 15.000 rpm
  • Velocità max mandrino (lungo periodo): 12.000 rpm
  • Potenza motore: 35 kW
  • Velocità rapida X/Y/Z: 30/30/30 m/min
  • Velocità rapida A/C: 30/60 rpm
  • Precisione posizionamento X/Y/Z: 0,008 mm
  • Ripetibilità X/Y/Z: 0,005 mm
  • Precisione posizionamento A/C: 15 ''
  • Ripetibilità A/C: 8 ''
  • Tipo magazzino utensili: tipo catena (24/40/64/120T opzionale)
  • Capacità utensili: 40 utensili
  • Peso totale (incl. accessori): 26.000 kg
  • Dimensioni macchina (L×P×A): 3.480×5.900×4.250 mm
  • Controller CNC: SIEMENS One (HEIDENHAIN opzionale)


Specifiche
  • Corsa assi X/Y/Z: 1.250×1.250×1.000 mm
  • Dimensione tavolo: Φ1.200 mm
  • Carico massimo tavolo: 1.200 kg
  • Mandrino ultrasonico: Standard
  • Diametro mandrino: Φ210 mm
  • Velocità mandrino (breve/lungo): 15.000 / 12.000 rpm
  • Potenza motore: 35 kW
  • Velocità rapida (X/Y/Z): 30/30/30 m/min
  • Velocità rapida (A/C): 30/60 rpm
  • Precisione posizionamento (X/Y/Z): 0,008 mm
  • Ripetibilità (X/Y/Z): 0,005 mm
  • Precisione posizionamento (A/C): 15 ''
  • Ripetibilità (A/C): 8 ''
  • Magazzino utensili: tipo catena (24/40/64/120T opzionale)
  • Capacità utensili: 40
  • Peso totale: 26.000 kg
  • Dimensioni macchina: 3.480×5.900×4.250 mm
  • Controller CNC: SIEMENS One (HEIDENHAIN opzionale)
