Prodotto Denominazione del prodotto NomeQQFR3000 Generatore principale
Volume (lunghezza*larghezza*altezza*altezza: cm)1179.5*1700*1620
Peso (kg)4985)
Potenza di uscita nominale3000kVA
Tensione nominale di lavoro438/613V
Corrente nominale3936/2805A
Velocità di rotazione nominale1100r/min
Velocità massima di rotazione
Coppia nominale
La coppia di spunto non è inferiore a
Grado di isolamento motoreH

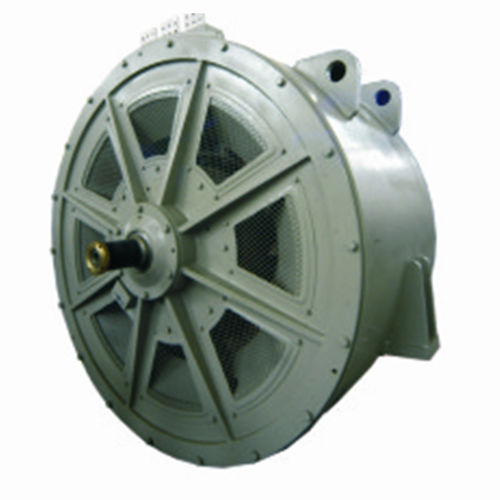

Il generatore TQFR3000 è stato il primo generatore principale di trazione prodotto dalla nostra azienda ed è stato applicato al motore diesel a media velocità per alimentare il motore di trazione della locomotiva. E' usato principalmente dalle precedenti locomotive diesel DF e DF4. Il generatore della serie è stato esportato in Uzbekistan, Kazakistan, Corea del Nord, ecc.
Caratteristica tecnica
1.Struttura del motore: essendo il generatore sincrono trifase del palo saliente del palo con la singola struttura portante orizzontale, il cuscinetto a rulli cilindrico a fila singola E3262626QTY è installato all'estremità di estensione dell'albero con la conicità di estensione dello shat 1:10 per aiutare la trasmissione e l'altra estremità è collegata al motore diesel dall'accoppiamento flessibile.
2. Metodo di ventilazione: Adotta l'autoventilazione radiale della protezione con l'aria di raffreddamento che entra dall'entrata dell'aria della copertura di estremità, soffiata dal ventilatore di tipo scoop installato alle due estremità del rotore, soffiato dal ventilatore di tipo scoop installato alle due estremità del rotore e scaricato da due file di uscite dell'aria sotto e sopra la struttura.
3. Eccitazione: eccitazione della spazzola con eccitazione attraverso il portaspazzole e il collettore.
Vantaggio tecnico
1. Per fornire potenza di trazione per locomotive diesel con motore diesel a media velocità
2. Grande potenza
3. Alta tensione
4. Ampio rapporto di tensione
5. Elevata classe di isolamento
6. Prestazioni stabili
---
