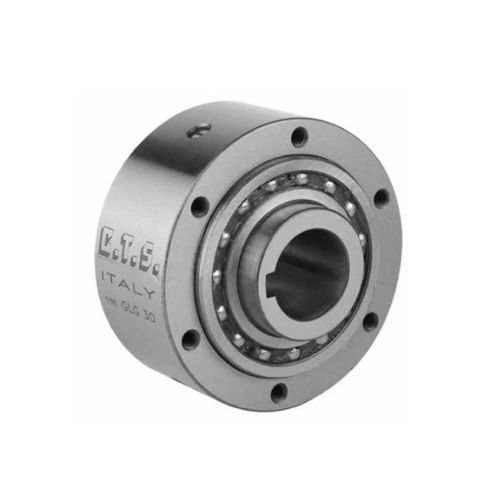

Ruota libera a camme GLG

con cuscinetto interno– avanzamento intermittenteruota libera antiritorno

Le ruote libere dalla serie GLG sono particolarmente adatte nelle applicazioni che richiedono lunghi periodi di funzionamento in folle a velocità elevate. Hanno lo stesso corpo della serie GL ma montano all’interno una gabbia della serie GP, che consente il distacco dei corpi di contatto durante il funzionamento in folle per ridurre l’usura. Le flange utilizzate sono quelle della serie GL, vedi pagine da 32 a 37 per le dimensioni. I modelli con foro 70 e 80 sono realizzati modificando solo l’anello interno della GLG60/GL2G60, per cui montano gli stessi tipi di flange. I momenti torcenti vengono trasmessi dall’albero all’anello interno mediante la chiavetta, e dall’anello esterno alla parte esterna mediante viti. Le tolleranze per l’albero dovranno essere h6, quelle per la parte condotta H7. La lubrificazione a grasso con tenuta a labirinto consente di ridurre sensibilmente lo sviluppo di calore dovuto allo sbattimento dell’olio ed allo strisciamento degli anelli di tenuta.
