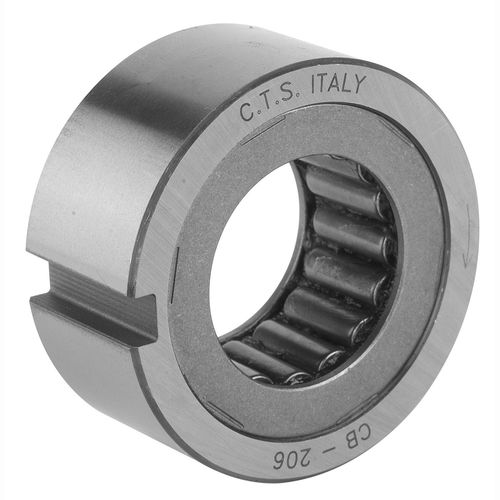

Ruota libera a rulli CB 200 series

a cammesenza cuscinetti interni– avanzamento intermittente

Il tipo CB-200 è una ruota libera con corpi di contatto non autocentrata. È pertanto necessario disporre a fianco della ruota libera uno o due cuscinetti in modo che l’anello esterno ruoti centrato rispetto all’albero. Per i modelli di cuscinetto da utilizzare a fianco della ruota libera vedere la tabella. La trasmissione della coppia tra l’anello esterno e l’alloggiamento avviene tramite la chiavetta. La tolleranza di tale alloggiamento deve essere H7. I dei corpi di contatto scorrono direttamente sull’albero costruito dal cliente, che deve essere realizzato rispettando le seguenti indicazioni: 1) Albero cementato con profondità di cementazione di 0,6 mm 2) Durezza superficiale compresa tra HRC58 e HRC62 3) Durezza al cuore compresa tra HRC35 e HRC45 4) Rugosità minore di 6,3 μm 5) Conicità dell’albero inferiore a 0,01 mm per 50 mm di lunghezza La serie CB-200 può essere lubrificata sia a grasso che a olio, l’importante è che non contengano additivi EP
