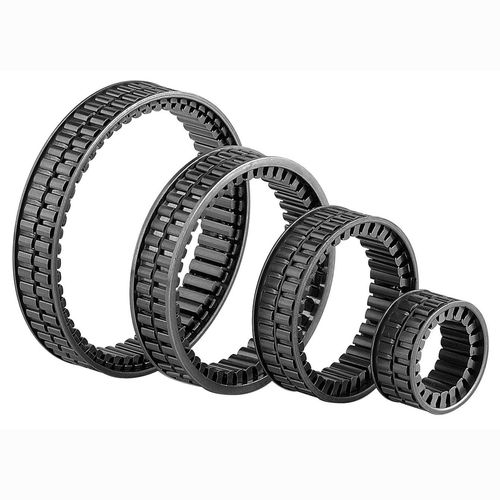

Ruota libera a gabbia a camme GM series
– avanzamento intermittenteruota libera antiritornocon frizione di slittamento

ruota libera a gabbia a camme
ruota libera a gabbia a camme
ruota libera a gabbia a camme
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Tecnologia
a camme
Applicazioni
ruota libera antiritorno, – avanzamento intermittente, con frizione di slittamento
Coppia

Min.: 3 Nm
(2,2127 ft.lb)

Max.: 622 Nm
(458,7637 ft.lb)

Diametro

Min.: 4 mm
(0,16 in)

Max.: 70 mm
(2,76 in)

Velocità di rotazione

Min.: 1.500 rpm
(9.424,78 rad.min-1)

Max.: 10.000 rpm
(62.831,85 rad.min-1)

Descrizione

Il tipo GM … è una gabbia con corpi di contatto che funziona da ruota libera su piste con dimensioni metriche. Le ridotte dimensioni e la notevole coppia trasmissibile consentono delle risoluzioni tecnicamente ed economicamente interessanti. È possibile aumentare la coppia montando più gabbie affiancate. E’ necessario disporre a fianco della ruota libera uno o due cuscinetti in modo che l’anello esterno ruoti centrato rispetto a quello interno. Quando si ricavano le piste di scorrimento direttamente negli alloggiamenti o sugli alberi bisogna rispettare le seguenti norme: 1) durezza superficiale 60/62 HRC 2) profondità minima di tempra 1 mm dopo rettifica 3) garantire la rotazione concentrica delle piste 4) lubrificazione adeguata all’applicazione
