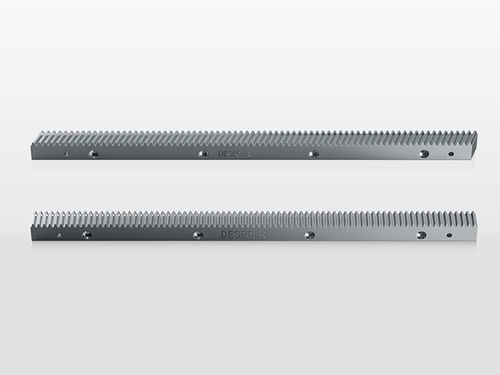

Cremagliera a dentatura elicoidale PR series

elicoidalein acciaio al carboniotemprata

Panoramica del prodotto
Materiale: Acciaio n. 1.0503 (C45)
Moduli disponibili: 1,5, 2, 3, 4, 5, 6, 8
Trattamento termico: Tempra ad alta frequenza, durezza 50–55 HRC
Forma del dente: Denti elicoidali (RH) 19°31′42″
Classe di qualità: 6s

Significato del codice
Fare riferimento al catalogo del produttore e ai codici di specifica per selezionare varianti di modello, lunghezze e dimensioni di montaggio.

Specifiche tecniche (tabella)
Specification Code | Module | L | L3 | Number of Teeth | B | H2 | H1 | A | L2 | Number of Holes | H | D1 | D2 | T | A1 | L1 | D3 | Cumulative Pitch Error
PR156R050C0 | 1.5 | 500 | 6.7 | 100 | 19 | 19 | 17.5 | 62.5 | 125 | 4 | 8 | 7 | 11 | 7 | 31.7 | 436.6 | 5.7 | 0.029
PR156R100C0 | 1.5 | 1000 | 6.7 | 200 | 19 | 19 | 17.5 | 62.5 | 125 | 8 | 8 | 7 | 11 | 7 | 31.7 | 936.6 | 5.7 | 0.033
PR026R050C0 | 2 | 500 | 8.5 | 75 | 24 | 24 | 22 | 62.5 | 125 | 4 | 8 | 7 | 11 | 7 | 31.7 | 436.6 | 5.7 | 0.029
PR026R100C0 | 2 | 1000 | 8.5 | 150 | 24 | 24 | 22 | 62.5 | 125 | 8 | 8 | 7 | 11 | 7 | 31.7 | 936.6 | 5.7 | 0.034
PR036R050C0 | 3 | 500 | 10.3 | 50 | 29 | 29 | 26 | 62.5 | 125 | 4 | 9 | 10 | 15 | 9 | 35 | 430 | 7.7 | 0.032
PR036R100C0 | 3 | 1000 | 10.3 | 100 | 29 | 29 | 26 | 62.5 | 125 | 8 | 9 | 10 | 15 | 9 | 35 | 930 | 7.7 | 0.037
PR046R050C0 | 4 | 506.67 | 13.8 | 38 | 39 | 39 | 35 | 62.5 | 125 | 4 | 12 | 10 | 15 | 9 | 33.3 | 433 | 7.7 | 0.034
PR046R100C0 | 4 | 1000 | 13.8 | 75 | 39 | 39 | 35 | 62.5 | 125 | 8 | 12 | 10 | 15 | 9 | 33.3 | 933.4 | 7.7 | 0.04
PR056R050C0 | 5 | 500 | 17.4 | 30 | 49 | 39 | 34 | 62.5 | 125 | 4 | 12 | 14 | 20 | 13 | 37.5 | 425 | 11.7 | 0.034
PR056R100C0 | 5 | 1000 | 17.4 | 60 | 49 | 39 | 34 | 62.5 | 125 | 8 | 12 | 14 | 20 | 13 | 37.5 | 925 | 11.7 | 0.04
PR066R050C0 | 6 | 500 | 20.9 | 25 | 59 | 49 | 43 | 62.5 | 125 | 4 | 16 | 18 | 26 | 17 | 37.5 | 425 | 15.7 | 0.034
PR066R100C0 | 6 | 1000 | 20.9 | 50 | 59 | 49 | 43 | 62.5 | 125 | 8 | 16 | 18 | 26 | 17 | 37.5 | 925 | 15.7 | 0.04
PR086R050C0 | 8 | 480 | 28 | 18 | 79 | 79 | 71 | 60 | 120 | 4 | 25 | 22 | 33 | 21 | 120 | 240 | 19.7 | 0.037
PR086R100C0 | 8 | 960 | 28 | 36 | 79 | 79 | 71 | 60 | 120 | 8 | 25 | 22 | 33 | 21 | 120 | 720 | 19.7 | 0.043

Metodi di installazione
Passo 1: Allineare la cremagliera con i fori per i bulloni preforati sul piano e serrare i bulloni di fissaggio alla forza di precarico specificata.
Passo 2: Usare la staffa inversa per facilitare l'installazione dell'estensione della cremagliera; regolare e quindi serrare i bulloni di fissaggio.
Passo 3: Dopo l'installazione misurare il parallelismo della cremagliera e il gioco tra i denti con un comparatore.
Passo 4: Dopo le prove alesare il foro del perno di posizione e installare il perno di bloccaggio per fissare la cremagliera.

Note e precauzioni
- Assicurare adeguata lubrificazione, protezione dalla corrosione e manutenzione programmata durante installazione e esercizio.
- Evitare sovraccarichi prolungati per prevenire danni prematuri.
- In caso di problemi durante l'uso consultare la sezione di risoluzione dei guasti e verificare i passaggi di installazione.

Risoluzione dei guasti (fenomeno | possibile causa | misure correttive)
Rumore in aumento | Trasmissione danneggiata | Ispezionare la trasmissione degli ingranaggi
Montaggio errato cremagliera-pignone | - | Verificare l'installazione e correggere la posizione
Guasto alla lubrificazione | - | Controllare il sistema di lubrificazione e rabboccare se necessario
Aumento della temperatura di esercizio | Parametri di progetto errati | Verificare progetto e condizioni operative
Surriscaldamento della trasmissione | - | Ispezionare la trasmissione, aggiungere dissipazione termica se necessario
Temperatura ambiente eccessiva | - | Migliorare raffreddamento e ventilazione
Perdita di olio | Lubrificazione eccessiva | Rimuovere l'olio in eccesso, correggere frequenza e dosaggio della lubrificazione
Perdita | - | Ispezionare trasmissione e sistema di tenuta della lubrificazione
Crepe da attrito sulla superficie dei denti | Lubrificazione inadeguata | Ripristinare corretta lubrificazione; considerare sistema di lubrificazione automatico
Ambiente aggressivo | - | Mantenere area di esercizio pulita e asciutta; proteggere da contaminanti
Olio lubrificante errato | Tipo di olio non idoneo | Usare il lubrificante specificato
Influenza magnetica | - | Assicurarsi che ingranaggio e cremagliera non siano magnetici o smagnetizzarli
Frattura dell'ingranaggio | Sovraccarico | Rivalutare parametri di progetto e carico
Collisione dell'apparecchiatura | - | Rimuovere corpi estranei, verificare arresti di emergenza e procedure operative
Comparsa di sfere/pitting sulla superficie dei denti | - | Mantenere adeguata lubrificazione e condizioni operative
Scarso parallelismo o perpendicolarità | - | Riconfermare precisione di montaggio della cremagliera
Errore eccessivo di posizionamento | Posizione errata tra pignone e cremagliera | Riconfermare montaggio e allineamento

Caratteristiche tecniche / specifiche

• Materiale: Acciaio n. 1.0503 (C45)
• Moduli disponibili: 1,5; 2; 3; 4; 5; 6; 8
• Trattamento termico: Tempra ad alta frequenza, durezza 50–55 HRC
• Forma del dente: Denti elicoidali (RH) 19°31′42″
• Classe di qualità: 6s
• Codici di specifica che coprono diverse lunghezze (L), numeri di denti e dimensioni di montaggio (vedere tabella sopra)
• Installazione: fissaggio con bulloni, uso di staffa inversa per estensioni, misurazione con comparatore per parallelismo e gioco, alesatura e installazione del perno di posizionamento dopo la regolazione
• Manutenzione: assicurare lubrificazione adeguata, protezione dalla ruggine, evitare sovraccarichi, mantenere ambiente pulito e asciutto
