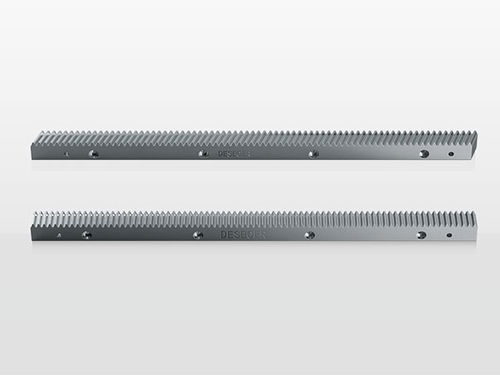

Cremagliera a dentatura elicoidale PR series

elicoidalein acciaioin acciaio temprato

Nome del prodotto
DESBOER Cremagliere per superficie denti rettificati (Alta precisione / Denti elicoidali)

Panoramica / Caratteristiche principali

• Acciaio: 42CrMo
• Moduli disponibili: 1,5, 2, 3, 4, 5, 6, 8
• Durezza dopo tempra ad alta frequenza: 50–55 HRC
• Angolo di elica: (RH) 19°31'42"
• Classe di qualità: 6s

Specifiche tecniche della cremagliera (tabella)
Codice specifica | Modulo | L | L3 | Numero denti | B | H2 | H1 | A | L2 | Numero fori | H | D1 | D2 | T | A1 | L1 | D3 | Errore cumulativo di passo
PR156R050M0 | 1.5 | 500 | 6.7 | 100 | 19 | 19 | 17.5 | 62.5 | 125 | 4 | 8 | 7 | 11 | 7 | 31.7 | 436.6 | 5.7 | 0.029
PR156R100M0 | 1.5 | 1000 | 6.7 | 200 | 19 | 19 | 17.5 | 62.5 | 125 | 8 | 8 | 7 | 11 | 8 | 31.7 | 936.6 | 5.7 | 0.033
PR026R050M0 | 2 | 500 | 8.5 | 75 | 24 | 24 | 22 | 62.5 | 125 | 4 | 8 | 7 | 11 | 7 | 31.7 | 436.6 | 5.7 | 0.029
PR026R100M0 | 2 | 1000 | 8.5 | 150 | 24 | 24 | 22 | 62.5 | 125 | 8 | 8 | 7 | 11 | 8 | 31.7 | 936.6 | 5.7 | 0.034
PR036R050M0 | 3 | 500 | 10.3 | 50 | 29 | 29 | 26 | 62.5 | 125 | 4 | 9 | 10 | 15 | 9 | 35 | 430 | 7.7 | 0.032
PR036R100M0 | 3 | 1000 | 10.3 | 100 | 29 | 29 | 26 | 62.5 | 125 | 8 | 9 | 10 | 15 | 9 | 35 | 930 | 7.7 | 0.037
PR046R050M0 | 4 | 506.67 | 13.8 | 38 | 39 | 39 | 35 | 62.5 | 125 | 4 | 12 | 10 | 15 | 9 | 33.3 | 433 | 7.7 | 0.034
PR046R100M0 | 4 | 1000 | 13.8 | 75 | 39 | 39 | 35 | 62.5 | 125 | 8 | 12 | 10 | 15 | 12 | 33.3 | 933.4 | 7.7 | 0.04
PR056R050M0 | 5 | 500 | 17.4 | 30 | 49 | 39 | 34 | 62.5 | 125 | 4 | 12 | 14 | 20 | 13 | 37.5 | 425 | 11.7 | 0.034
PR056R100M0 | 5 | 1000 | 17.4 | 60 | 49 | 39 | 34 | 62.5 | 125 | 8 | 12 | 14 | 20 | 13 | 37.5 | 925 | 11.7 | 0.04
PR066R050M0 | 6 | 500 | 20.9 | 25 | 59 | 49 | 43 | 62.5 | 125 | 4 | 16 | 18 | 26 | 17 | 37.5 | 425 | 15.7 | 0.034
PR066R100M0 | 6 | 1000 | 20.9 | 50 | 59 | 49 | 43 | 62.5 | 125 | 8 | 16 | 18 | 26 | 16 | 37.5 | 925 | 15.7 | 0.04
PR086R050M0 | 8 | 480 | 28 | 18 | 79 | 79 | 71 | 60 | 120 | 4 | 25 | 22 | 33 | 21 | 120 | 240 | 19.7 | 0.037
PR086R100M0 | 8 | 960 | 28 | 36 | 79 | 79 | 71 | 60 | 120 | 8 | 25 | 22 | 33 | 21 | 120 | 720 | 19.7 | 0.043

Metodi di installazione

• Fase 1: In base ai fori dei bulloni preforati sul tavolo, fissare la cremagliera con bulloni alla coppia di precarico specificata.
• Fase 2: Installare la cremagliera con una staffa inversa per agevolare l'installazione delle estensioni. Dopo la regolazione, serrare i bulloni di fissaggio.
• Fase 3: Dopo l'installazione, misurare il parallelismo della cremagliera e la fuori rotta dei denti con un comparatore.
• Fase 4: Dopo il collaudo, alesare il foro di centraggio e installare il perno di posizionamento per fissare la cremagliera.

Note di attenzione
Per garantire la vita utile della cremagliera durante installazione e uso, eseguire adeguata lubrificazione e protezione anticorrosione. Evitare sovraccarichi prolungati che possono causare danni. Assicurare la corretta frequenza e quantità di lubrificazione e mantenere l'ambiente operativo pulito e asciutto per prevenire usura prematura.

Guasti, cause possibili e misure correttive (tabella)
Fenomeno di guasto | Causa possibile | Misure correttive
Aumento del rumore | Danno alla trasmissione ingranaggi | Controllare la trasmissione dell'ingranaggio
Aumento del rumore | Montaggio errato cremagliera-pignone | Verificare i passaggi di installazione e l'allineamento
Aumento del rumore | Guasto della lubrificazione | Controllare e ripristinare il sistema di lubrificazione
Aumento della temperatura di esercizio | Progetto non adeguato | Verificare i parametri di progetto
Aumento della temperatura di esercizio | Surriscaldamento della trasmissione | Controllare la trasmissione, aggiungere dissipazione se necessario
Aumento della temperatura di esercizio | Temperatura ambiente eccessiva | Fornire raffreddamento aggiuntivo
Perdita di olio | Quantità di lubrificazione eccessiva | Rimuovere l'eccesso e correggere frequenza/quantità di lubrificazione
Perdita di olio | Perdita | Ispezionare trasmissione e sistema di lubrificazione
Crepe per attrito sulla superficie dei denti | Lubrificazione scarsa | Correggere frequenza/quantità; considerare sistema di lubrificazione automatico
Crepe per attrito sulla superficie dei denti | Ambiente contaminato | Mantenere ambiente pulito e asciutto; evitare contaminazioni
Crepe per attrito sulla superficie dei denti | Olio lubrificante errato | Usare il lubrificante specificato
Crepe per attrito sulla superficie dei denti | Influenza magnetica | Assicurarsi che ingranaggio e cremagliera non siano magnetici
Rottura dell'ingranaggio | Sovraccarico | Ricontrollare i parametri di progetto
Rottura dell'ingranaggio | Collisione dell'attrezzatura | Rimuovere corpi estranei; verificare arresto di emergenza; operare secondo le norme
Rottura dell'ingranaggio | Pitting sulla superficie dei denti | Mantenere adeguata lubrificazione
Rottura dell'ingranaggio | Lubrificazione scarsa | Assicurare corretta lubrificazione
Rottura dell'ingranaggio | Cattivo parallelismo o perpendicolarità | Ricontrollare la precisione di montaggio della cremagliera
Rottura dell'ingranaggio | Errore di posizionamento eccessivo / Posizione errata tra pignone e cremagliera | Ricontrollare precisione di posizionamento e allineamento

Caratteristiche / specifiche tecniche

• Materiale: acciaio 42CrMo
• Durezza dopo tempra: 50–55 HRC
• Moduli disponibili: 1,5, 2, 3, 4, 5, 6, 8
• Elica: angolo d'elica destrorso 19°31'42"
• Classe di qualità: 6s
• Tabella dimensionale dettagliata fornita per i codici PR156R050M0 fino a PR086R100M0 (include L, L3, numero denti, B, H2, H1, A, L2, numero fori, H, D1, D2, T, A1, L1, D3, errore cumulativo di passo)
