Cremagliera a dentatura diritta PR series

in acciaio al carbonioin acciaioin acciaio temprato

Panoramica

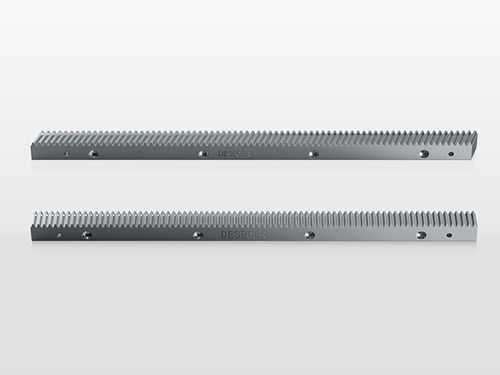

Le cremagliere DESBOER con superficie dentata rettificata (denti dritti) forniscono movimento lineare ad alta precisione per applicazioni di trasmissione industriale. Realizzate in acciaio n. 1.0503 (C45), sono disponibili nei moduli 1,5, 2, 3, 4, 5, 6 e 8. La tempra ad alta frequenza conferisce una durezza di 50–55 HRC e la fornitura rispetta la classe di qualità 6s. Sulla scheda prodotto sono disponibili codici di specifica e tabelle dimensionali complete per la selezione.

Significato del codice
I codici identificano la serie, il modulo e la variante di lunghezza (vedere la documentazione del prodotto per il dettaglio). Esempi: PR156S050M0, PR026S050M0, PR036S050M0 … PR086S100M0, corrispondenti alle tabelle dimensionali e agli schemi di foratura del catalogo.

Specifiche tecniche (riduttore/trasmissione)
La scheda prodotto include tabelle tecniche dettagliate con i dati dimensionali per ciascun codice: lunghezza (L), numero di denti, dimensioni di sezione (B, H1, H2), schema forature ed errore cumulativo di passo. Utilizzare queste tabelle per abbinare la geometria della cremagliera al pignone e al montaggio della macchina.

Metodi di installazione

• Fase 1. Allineare la cremagliera con i fori per bulloni preventivamente praticati sulla piastra e serrare i bulloni di fissaggio secondo la precarica specificata.
• Fase 2. Utilizzare una staffa di bloccaggio inversa o un dispositivo di allineamento per installare le estensioni della cremagliera; regolare la posizione e serrare i bulloni alla coppia finale.
• Fase 3. Dopo l'installazione, misurare il parallelismo e il gioco delle dentature con un comparatore; verificare l'allineamento su tutta la lunghezza.
• Fase 4. alesare e installare i perni di centraggio quando necessario per fissare la posizione ed evitare spostamenti assiali.

Punti da osservare

• Garantire adeguata lubrificazione e protezione dalla corrosione durante installazione e funzionamento.
• Evitare sovraccarichi prolungati che possano danneggiare i denti o accelerare l'usura.
• Eseguire manutenzione regolare: lubrificazione, pulizia e prevenzione della corrosione per prolungare la vita utile.
• Proteggere la cremagliera da contaminanti aggressivi e mantenere un ambiente operativo pulito e asciutto.

Diagnosi guasti (sintomo → causa possibile → misura correttiva)

• Aumento del rumore → Trasmissione danneggiata → Ispezionare la trasmissione e sostituire i componenti danneggiati.
• Montaggio cremagliera–pignone errato → Posizionamento sbagliato → Riesaminare le fasi di installazione e riposizionare cremagliera/pignone.
• Scarsa lubrificazione → Guasto del sistema di lubrificazione o lubrificante errato → Verificare il sistema di lubrificazione e usare il lubrificante raccomandato; regolare la dose.
• Surriscaldamento → Progetto o raffreddamento inadeguati → Riesaminare i parametri di progetto, migliorare il raffreddamento o aggiungere dissipatori.
• Perdita d'olio → Eccesso di lubrificante o guarnizione difettosa → Rimuovere l'eccesso di olio; ispezionare le guarnizioni e correggere la frequenza di lubrificazione.
• Cracking/pitting sulla superficie dei denti → Lubrificazione insufficiente o contaminazione → Migliorare la lubrificazione (sistema automatico consigliato) e proteggere l'ambiente operativo.
• Frattura del dente → Sovraccarico o collisione → Verificare i limiti di coppia di progetto, controllare impatti esterni e confermare dispositivi di arresto di emergenza.
• Scarsa precisione (parallelismo/perpendicolarità) → Montaggio errato → Riconfermare i riferimenti di montaggio e regolare.

Specifiche standard (tabella)
Codice specifica | Modulo | L (mm) | Numero di denti | B | H2 | H1 | A | L2 | Numero di fori | H | D1 | D2 | T | A1 | L1 | D3 | Errore cumulativo di passo
PR156S050M0 | 1.5 | 499.51 | 106 | 17 | 17 | 15.5 | 62.44 | 124.88 | 4 | 8 | 6 | 9.5 | 7 | 29 | 441.5 | 5.7 | 0.029
PR156S100M0 | 1.5 | 999.03 | 212 | 17 | 17 | 15.5 | 62.44 | 124.88 | 4 | 8 | 6 | 9.5 | 7 | 29 | 941 | 5.7 | 0.033
PR026S050M0 | 2 | 502.65 | 80 | 24 | 24 | 22 | 62.83 | 125.66 | 4 | 8 | 7 | 11 | 7 | 31.3 | 440.1 | 5.7 | 0.029
PR026S100M0 | 2 | 1005.31 | 160 | 24 | 24 | 22 | 62.83 | 125.66 | 4 | 8 | 7 | 11 | 7 | 31.3 | 942.7 | 5.7 | 0.034
PR036S050M0 | 3 | 508.94 | 54 | 29 | 29 | 26 | 63.62 | 127.23 | 4 | 9 | 10 | 15 | 9 | 34.4 | 440.1 | 7.7 | 0.032
PR036S100M0 | 3 | 1017.88 | 108 | 29 | 29 | 26 | 63.62 | 127.23 | 4 | 9 | 10 | 15 | 9 | 34.4 | 949.1 | 7.7 | 0.037
PR046S050M0 | 4 | 502.65 | 40 | 39 | 39 | 35 | 62.83 | 125.66 | 4 | 12 | 10 | 15 | 9 | 37.5 | 427.7 | 7.7 | 0.034
PR046S100M0 | 4 | 1005.31 | 80 | 39 | 39 | 35 | 62.83 | 125.66 | 4 | 12 | 10 | 15 | 9 | 37.5 | 930.3 | 7.7 | 0.04
PR056S050M0 | 5 | 502.65 | 32 | 49 | 39 | 34 | 62.83 | 125.66 | 4 | 12 | 14 | 20 | 13 | 30.1 | 442.4 | 11.7 | 0.034
PR056S100M0 | 5 | 1005.31 | 64 | 49 | 39 | 34 | 62.83 | 125.66 | 8 | 12 | 14 | 20 | 13 | 30.1 | 945 | 11.7 | 0.04
PR066S050M0 | 6 | 508.94 | 27 | 59 | 49 | 43 | 63.62 | 127.23 | 4 | 16 | 18 | 26 | 17 | 31.4 | 446.1 | 15.7 | 0.034
PR066S100M0 | 6 | 1017.88 | 54 | 59 | 49 | 43 | 63.62 | 127.23 | 8 | 16 | 18 | 26 | 17 | 31.4 | 955 | 15.7 | 0.04
PR086S050M0 | 8 | 502.65 | 20 | 79 | 79 | 71 | 62.83 | 125.66 | 4 | 25 | 22 | 33 | 21 | 26.6 | 449.5 | 19.7 | 0.037
PR086S100M0 | 8 | 1005.31 | 40 | 79 | 79 | 71 | 62.83 | 125.66 | 8 | 25 | 22 | 33 | 21 | 26.6 | 952 | 19.7 | 0.043

Caratteristiche / specifiche tecniche

• Materiale: acciaio n. 1.0503 (C45).
• Moduli disponibili: 1,5; 2; 3; 4; 5; 6; 8.
• Durezza dopo tempra ad alta frequenza: 50–55 HRC.
• Angolo di elica: 0° (denti dritti).
• Classe di qualità: 6s (alta precisione).
• Molti codici di specifica disponibili (consultare la documentazione prodotto per le tabelle dimensionali complete).
