Rack per attrezzatura PR series

Panoramica del prodotto

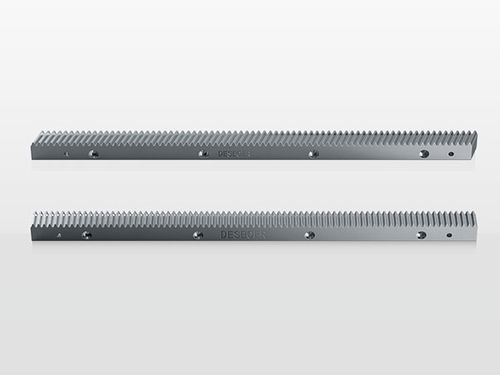

Cremagliere DESBOER per fresatura, indurite per induzione con dentatura elicoidale. Adatte per applicazioni di moto lineare azionato da pignone e posizionamento in macchine utensili e sistemi di automazione.

Informazioni generali
Acciaio n.: 1.0503 (C45)
Moduli disponibili: 1,5, 2, 3, 4, 5, 6, 8
Trattamento termico: Tempra e rinvenimento, durezza 24–27 HRC
Forma del dente: Denti elicoidali, angolo di elica (RH) 19°31'42"
Classe di qualità: 8s

Significato del codice
I codici indicano modulo, lunghezza nominale e configurazione. Immagini di riferimento e voci di catalogo disponibili sulla pagina prodotto originale.

Specifiche tecniche (selezione)
PR158R050C0 | 1.5 | 500 | 6.7 | 100 | 17 | 17 | 15.5 | 62.5 | 125 | 4 | 6 | 6 | 10 | 6 | 31.7 | 436.6 | 5.7 | 0.057
PR158R100C0 | 1.5 | 1000 | 6.7 | 200 | 17 | 17 | 15.5 | 62.5 | 125 | 8 | 6 | 6 | 10 | 6 | 31.7 | 936.6 | 5.7 | 0.066
PR028R050C0 | 2 | 500 | 8.5 | 75 | 24 | 24 | 22 | 62.5 | 125 | 4 | 8 | 7 | 11 | 7 | 31.7 | 436.6 | 5.7 | 0.057
PR028R100C0 | 2 | 1000 | 8.5 | 150 | 24 | 24 | 22 | 62.5 | 125 | 8 | 8 | 7 | 11 | 7 | 31.7 | 936.6 | 5.7 | 0.066
PR038R050C0 | 3 | 500 | 10.3 | 50 | 29 | 29 | 26 | 62.5 | 125 | 4 | 9 | 10 | 15 | 9 | 35 | 430 | 7.7 | 0.066
PR038R100C0 | 3 | 1000 | 10.3 | 100 | 29 | 29 | 26 | 62.5 | 125 | 8 | 9 | 10 | 15 | 9 | 35 | 930 | 7.7 | 0.072
PR048R050C0 | 4 | 506.67 | 13.8 | 38 | 39 | 39 | 35 | 62.5 | 125 | 4 | 12 | 10 | 15 | 9 | 33.3 | 433 | 7.7 | 0.068
PR048R100C0 | 4 | 1000 | 13.8 | 75 | 39 | 39 | 35 | 62.5 | 125 | 8 | 12 | 10 | 15 | 9 | 33.3 | 933.4 | 7.7 | 0.078
PR058R050C0 | 5 | 500 | 17.4 | 30 | 49 | 39 | 34 | 62.5 | 125 | 4 | 12 | 14 | 20 | 13 | 37.5 | 425 | 11.7 | 0.068
PR058R100C0 | 5 | 1000 | 17.4 | 60 | 49 | 39 | 34 | 62.5 | 125 | 8 | 12 | 14 | 20 | 13 | 37.5 | 925 | 11.7 | 0.078
PR068R050C0 | 6 | 500 | 20.9 | 25 | 59 | 49 | 43 | 62.5 | 125 | 4 | 16 | 18 | 26 | 17 | 37.5 | 425 | 15.7 | 0.068
PR068R100C0 | 6 | 1000 | 20.9 | 50 | 59 | 49 | 43 | 62.5 | 125 | 8 | 16 | 18 | 26 | 17 | 37.5 | 925 | 15.7 | 0.078
PR088R050C0 | 8 | 480 | 28 | 18 | 79 | 79 | 71 | 60 | 120 | 4 | 25 | 22 | 33 | 21 | 120 | 240 | 19.7 | 0.073
PR088R100C0 | 8 | 960 | 28 | 36 | 79 | 79 | 71 | 60 | 120 | 8 | 25 | 22 | 33 | 21 | 120 | 720 | 19.7 | 0.085

Metodi di installazione

• Passo 1. In base ai fori filettati predisposti sul tavolo, fissare la cremagliera con bulloni di serraggio alla forza di precarico indicata.
• Passo 2. Installare la cremagliera con la staffa inversa per agevolare l'estensione. Dopo l'allineamento, serrare la cremagliera con i bulloni.
• Passo 3. Dopo l'installazione, misurare il parallelismo della cremagliera e il gioco assiale tra i denti con un comparatore.
• Passo 4. Dopo il collaudo, alesare il foro per il perno di posizionamento e installare il perno per fissare la cremagliera.

Note
Per garantire la vita utile durante installazione e uso, effettuare adeguata lubrificazione, protezione dalla corrosione e manutenzione periodica. Evitare sovraccarichi prolungati che possano danneggiare l'apparecchiatura.

Risoluzione dei problemi (guasti e contromisure)
Fenomeno | Causa possibile | Contromisure
Aumento del rumore | Danno alla trasmissione d'ingranaggi | Ispezionare la trasmissione d'ingranaggi
Installazione errata cremagliera/pignone | Verificare l'installazione secondo i passaggi
Malfunzionamento della lubrificazione | Controllare il sistema di lubrificazione e reintegrare o sostituire il lubrificante
Aumento della temperatura di esercizio | Progettazione o dispersione del calore non adeguata | Verificare i parametri di progetto; aggiungere raffreddamento se necessario
Perdita d'olio | Eccesso di lubrificazione | Rimuovere l'eccesso e correggere frequenza/dosaggio della lubrificazione
Crepe da attrito sulla superficie dei denti | Scarsa lubrificazione | Ripristinare corretta lubrificazione; considerare sistema di lubrificazione automatico
Pitting sulla superficie dei denti | Scarsa lubrificazione o contaminazione | Mantenere la lubrificazione e un ambiente pulito; prevenire contaminazioni
Cattivo parallelismo/perpendicularità | Posizione di montaggio errata | Riconfermare e correggere l'allineamento cremagliera-pignone
Sovraccarico o collisione | Carico eccessivo o corpi estranei nell'area di lavoro | Verificare i carichi di progetto; assicurare arresto di emergenza e procedure operative sicure

Caratteristiche / Specifiche tecniche

• Materiale: Acciaio n. 1.0503 (C45)
• Moduli disponibili: 1,5, 2, 3, 4, 5, 6, 8
• Trattamento termico: Tempra e rinvenimento, durezza 24–27 HRC
• Forma dei denti: Denti elicoidali, angolo di elica (RH) 19°31'42"
• Classe di qualità: 8s
• Varie codifiche standard e opzioni dimensionali per diverse combinazioni modulo/lunghezza (vedere la tabella tecnica sopra)
• Installazione: Fissaggio con bulloni, staffa inversa per estensione, verifica con comparatore, fissaggio con perno di posizionamento
