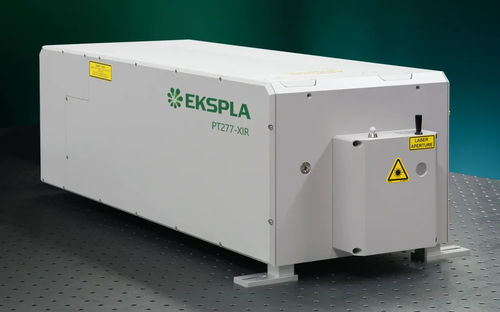

Sistema laser a picosecondi PT277 series

accordabilead infrarossi mediper microscopia

La serie PT277 è un sistema laser a picosecondi sintonizzabile nell'infrarosso medio a singolo alloggiamento progettato per applicazioni avanzate di spettroscopia e microscopia. Questo sistema integra un oscillatore parametrico ottico (OPO) a picosecondi e un laser a pompa DPSS in un unico alloggiamento compatto, offrendo una costruzione robusta, una stabilità a lungo termine migliorata e una manutenzione ridotta. La serie PT277 XIR offre una gamma di lunghezze d'onda sintonizzabile di 1403–2020 nm, 2250–4400 nm e 12500–17000 nm, con una larghezza di banda inferiore a 5 cm⁻¹ su tutta la gamma di sintonizzazione. Il sistema presenta una sintonizzazione motorizzata senza intervento manuale, una divergenza quasi limitata dalla diffrazione e una stabilità della direzione del fascio su tutta la gamma. È dotato di un sistema di pulizia dell'aria interno e supporta il controllo PC tramite USB, RS232 e LAN utilizzando comandi REST API, consentendo una rapida scansione delle lunghezze d'onda e un'integrazione facile con altri apparecchi.

Caratteristiche

• Gamma di sintonizzazione 1403–17000 nm (7127–600 cm⁻¹)
• Sintonizzazione senza intervento manuale: motorizzata per l'intera gamma di sintonizzazione
• Larghezza di banda <5 cm⁻¹ su tutta la gamma di sintonizzazione
• Divergenza quasi limitata dalla diffrazione
• Stabilità della direzione del fascio su tutta la gamma di sintonizzazione
• Alloggiamento unico: integra un laser a pompa e un OPO in un unico alloggiamento
• Sistema di pulizia dell'aria interno
• Controllo PC tramite USB (porta COM virtuale), RS232, LAN utilizzando comandi REST API
• Scansione rapida delle lunghezze d'onda

Applicazioni

• Spettroscopia infrarossa
• SNOM (microscopia a campo vicino a scansione)

Modelli Disponibili

• PT277-SI: Fornisce radiazione a banda stretta con una larghezza di banda <5 cm⁻¹ su tutta la gamma di sintonizzazione: 1403–2020 nm (7127–4951 cm⁻¹), 2250–4400 nm (4444–2273 cm⁻¹)
• PT277-XIR: Fornisce radiazione a banda stretta con una larghezza di banda <5 cm⁻¹ su tutta la gamma di sintonizzazione: 1403–2020 nm (7127–4951 cm⁻¹), 2250–4400 nm (4444–2273 cm⁻¹), 12500–17000 nm (800–600 cm⁻¹)

Descrizione

• Integra un OPO a picosecondi e un laser a pompa in un unico alloggiamento compatto per un'installazione robusta e una stabilità migliorata
• Design ermetico con sistema di pulizia dell'aria interno per la rimozione del vapore acqueo e degli organici
• Divergenza quasi limitata dalla diffrazione e stabilità della direzione del fascio su tutta la gamma di sintonizzazione spettrale
• Sintonizzazione rapida e completamente automatica delle lunghezze d'onda tramite controllo avanzato del microprocessore e motori a micro-passi a circuito chiuso
• Controllo preciso della temperatura dei cristalli non lineari
• Controllo tramite tastiera o qualsiasi sistema operativo utilizzando REST API; le interfacce includono USB, RS232, LAN, WLAN (opzionale)

Specifiche

• Gamma di sintonizzazione (PT277-XIR): Segnale: 1403–2020 nm (7127–4951 cm⁻¹); Idler: 2250–4400 nm (4444–2273 cm⁻¹); DFG: 12500–17000 nm (800–600 cm⁻¹)
• Potenza di uscita: >400 mW a 1400–2020 nm (Segnale), >100 mW a 2250–4000 nm (Idler), >10 mW a 12500 nm (DFG)
• Larghezza di banda: <5 cm⁻¹
• Frequenza di ripetizione degli impulsi: ~87 MHz (stessa del laser a pompa)
• Durata degli impulsi: ~8 ps
• Diametro tipico del fascio: ~3 mm @ 3000 nm
• Divergenza tipica del fascio: <5 mrad @ 1600 nm
• Stabilità di puntamento del fascio: <50 µrad rms @ 1600 nm
• Polarizzazione: lineare, verticale (segnale, idler, DFG)
• Velocità di scansione spettrale rapida: <4 s (1400–2020 nm, 2250–4400 nm), <2 s (5000–16000 nm DFG)
• Frequenza di modulazione della potenza di uscita (AOM): 0 Hz – 2 MHz
• Dimensioni dell'unità (L × P × A): 320 × 766 × 241 mm
• Dimensioni dell'alimentatore: 483 × 140 × 390 mm, autonomo
• Raffreddatore (terzo, circa): 290 × 420 × 290 mm, autonomo
• Lunghezza dell'ombelicale: 2,5 m
• Raffreddamento: acqua-aria
• Temperatura ambiente: 22 ±2 °C; stabilità: ±1 °C
• Umidità relativa: <80% (non condensante)
• Requisiti di alimentazione: 100–240 VAC (-10% / +5%), monofase, 50/60 Hz
• Consumo di energia: <1 kW
• Pulizia della stanza: non peggiore della Classe ISO 9

Nota

• Il laser deve rimanere collegato all'elettricità principale in ogni momento. Se scollegato per più di 1 ora, è necessario un periodo di riscaldamento di alcune ore prima dell'operazione. Installare in una stanza climatizzata, priva di polvere e aerosol, su un solido tavolo ottico, lontano da fonti di vibrazione.
