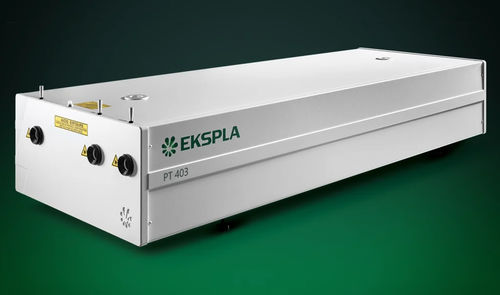

Sistema laser a picosecondi PT403

a stato solidoaccordabileper spettroscopia

La serie PT403 è un sistema laser a picosecondi a lunghezza d'onda sintonizzabile che integra un laser di pompa DPSS con frequenza di ripetizione di 1 kHz e un generatore ottico parametrico in un unico alloggiamento, fornendo un'uscita sintonizzabile da 210 a 2300 nm in un'unità compatta. Questo design si traduce in un ingombro quasi doppio, tempi di installazione più brevi, maggiore stabilità e notevoli vantaggi per l'utente rispetto ai sistemi con unità laser e OPO separate. Caratteristiche

• Campo di sintonizzazione: 210-2300 nm
• Sintonizzazione motorizzata a mani libere
• Elevata energia d'impulso a velocità di 1 kHz
• Progettazione a stato solido con pompaggio a diodo
• Larghezza di linea ridotta: < 9 cm-¹
• Comando a distanza tramite tastiera
• Comando da PC
• Impulso di attivazione della telecamera a striscia opzionale con < 10 ps rms jitter
• Funzionamento a chiave girevole
• Raffreddato ad aria - non è necessaria l'alimentazione esterna ad acqua
• Bassi costi di manutenzione

Applicazioni

• Fluorescenza risolta nel tempo (comprese le misurazioni con telecamera a strisciamento), spettroscopia con sonda a pompa
• Fluorescenza indotta da laser
• Spettroscopia nell'infrarosso
• Spettroscopia non lineare: surface-SH, Z-scan
• Altre applicazioni spettroscopiche e di ottica non lineare

Benefici

• Migliore stabilità a lungo termine (rispetto a layout in cui laser e OPO sono in unità diverse)
• Maggiore sicurezza - tutti i fasci sono nella scatola
• Tempo di installazione più breve
• Impronta quasi due volte inferiore

Descrizione

• Soluzione all-in-one con tutti i componenti in un unico alloggiamento compatto, eliminando i rischi di disallineamento tra unità separate.
• Impiega soluzioni testate dal settore e dal mercato per garantire l'affidabilità.
• Il laser a pompa si basa sul laser Nd:YAG pompato a diodi della serie Ekspla PL2210, raffreddato ad aria e con blocco di modalità.
• Il generatore parametrico ottico è basato sui sistemi di amplificatori ottici parametrici a picosecondi PGx03, con controllo completamente automatizzato e basato su microprocessore per una precisa sintonizzazione della lunghezza d'onda.
• Produce fasci a bassa divergenza con larghezza di linea moderata (tipicamente < 9 cm-¹) a una durata dell'impulso di ~20 ps.
• Strumento versatile ed efficiente in termini di costi per la ricerca scientifica nella fluorescenza risolta nel tempo, nella spettroscopia con sonda a pompa, nella fluorescenza indotta da laser, nella spettroscopia a infrarossi e altro ancora.

Controllo del laser semplice e comodo

• Azionabile dal dispositivo master o dal PC tramite USB (VCP, comandi ASCII), RS232 (comandi ASCII), LAN (API REST) o WLAN (API REST), a seconda della configurazione del sistema.
• Pad di controllo remoto con display retroilluminato per un facile utilizzo anche con occhiali di protezione laser.

• Interfacce di comunicazione:
  • USB: porta seriale virtuale, comandi ASCII
  • RS232: Comandi ASCII
  • LAN: API REST
  • WLAN: API REST

Progettazione

• Parti funzionali:
  • Laser di pompa DPSS con frequenza di ripetizione di 1 kHz
  • Generatore parametrico ottico (OPG)
  • Unità di controllo elettronico
• Un'unica unità ottica fornisce un'uscita sintonizzabile da 210 a 2300 nm.

Opzioni

• Opzione SF: aumento dell'energia nell'intervallo 300-409 nm mediante generazione a somma di frequenze (20 µJ a 340 nm; energie d'impulso inferiori del ~10% rispetto al sistema senza opzione SF).
• Opzioni -H, -2H, -3H: uscite a 1064 nm, 532 nm o 355 nm (tutta l'energia è diretta a questa porta di uscita; le uscite non sono simultanee).
• Soluzioni personalizzate disponibili per requisiti specifici.

Porti di uscita

• Porta 1: 1064 / 532 nm
• Porta 2: 210-2300 nm (solo PT403-SH/SF)
• Porta 3: 355 nm
• Porta 4: 410-2300 nm

Specifiche / Caratteristiche tecniche

• Range di sintonizzazione della lunghezza d'onda in uscita:
  • SH: 210-409 nm (PT403-SH)
  • Segnale: 410-709 nm
  • Idler: 710-2300 nm
• Energia dell'impulso in uscita:
  • SH: 15 µJ (PT403-SH)
  • Segnale: >75 µJ
  • Idler: >25 µJ
• Ripetizione dell'impulso: 1000 Hz
• Larghezza di linea: <9 cm-¹ (PT403), <12 cm-¹ (PT403-SH)
• Durata tipica dell'impulso: ~20 ps
• Passo di scansione:
  • SH: 0,05 nm (PT403-SH)
  • Segnale: 0,1 nm
  • Idler: 1 nm
• Dimensione tipica del fascio: ~2 mm
• Divergenza del fascio: <2 mrad
• Stabilità del puntamento del fascio: ≤100 μrad rms
• Polarizzazione del fascio:
  • SH: orizzontale (PT403-SH)
  • Segnale: orizzontale
  • Idler: verticale
• Jitter dell'impulso ottico:
  • Internal triggering: <50 ps (StDev) rispetto all'impulso TRIG1 OUT
  • External triggering: ~3 ns (StDev) rispetto all'impulso SYNC IN
• Ritardo dell'impulso TRIG1 OUT: -400 ... 150 ns
• Requisiti operativi:
  • Temperatura ambiente: 22 ±2 °C
  • Umidità relativa: 20-80% (senza condensa)
  • Requisiti di alimentazione: 100-240 V monofase, 47-63 Hz
  • Consumo di energia: <0,6 kW
  • Servizio idrico: raffreddamento ad aria
  • Pulizia del locale: non peggiore di ISO Classe 9
