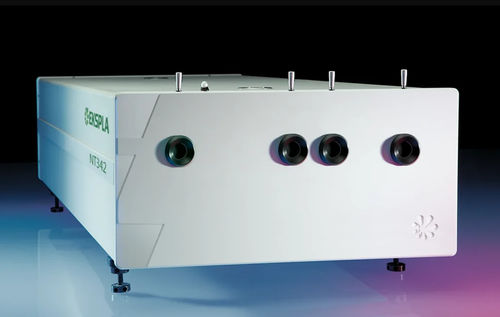

Sistema laser a nanosecondi NT340

ad ampia regolazioneper spettroscopiaautomatico

La serie NT340 è un sistema laser a nanosecondi ad alta energia e ampiamente sintonizzabile, progettato per un'ampia gamma di applicazioni spettroscopiche. Offre una sintonizzazione a mani libere e senza gap da 192 nm a 4400 nm con una frequenza di ripetizione fino a 20 Hz, il tutto da un unico alloggiamento compatto. Con una larghezza di linea inferiore a 5 cm-¹ e un'ampia scelta di opzioni, l'NT340 è una scelta eccellente per le attività di spettroscopia più impegnative. Caratteristiche

• Affidabilità riconosciuta dai clienti
• Garanzia di due anni
• Sintonizzazione della lunghezza d'onda senza gap e senza mani
senza lacune da 192 a 4400 nm (la scansione automatica delle lunghezze d'onda è programmabile)
• Energia dell'impulso fino a 150 mJ nell'intervallo spettrale visibile
• Energia dell'impulso fino a 22 mJ nell'intervallo spettrale UV
• Energia dell'impulso fino a 20 mJ nell'intervallo spettrale MIR
• Durata dell'impulso 3 - 5 ns fino a 20 Hz di frequenza di ripetizione dell'impulso
• Controllo a distanza tramite tastiera o PC
• Porta di uscita condivisa separata opzionale per il fascio da 532/1064 nm (la porta di uscita separata per il fascio da 355 nm è standard)
• Monitoraggio dell'energia della pompa OPO
• La cavità dell'oscillatore sigillata ermeticamente protegge i cristalli non lineari dalla polvere
• cristalli non lineari da polvere e umidità

Applicazioni

• Fluorescenza indotta dal laser
• Fotolisi al flash
• Fotobiologia
• Rilevamento a distanza
• Spettroscopia risolta nel tempo
• Spettroscopia non-lineare
• Spettroscopia vibrazionale
• Spettroscopia CRDS ad anello di cavità
• Spettroscopia CRLAS di assorbimento laser ad anello di cavità
• Spettroscopia nell'infrarosso
• Spettroscopia dei gas

Descrizione Il laser a nanosecondi a lunghezza d'onda sintonizzabile della serie NT340 integra perfettamente un oscillatore ottico parametrico a nanosecondi e un laser a nanosecondi Q-switched Nd:YAG in un alloggiamento compatto. Le caratteristiche principali del sistema includono la sintonizzazione a mani libere della lunghezza d'onda dall'UV all'IR, l'elevata efficienza di conversione, l'uscita opzionale accoppiata alla fibra e una porta di uscita separata per il fascio del laser di pompa. Il sistema offre una larghezza di linea inferiore a 5 cm-¹, ideale per molte applicazioni spettroscopiche. Il sistema di monitoraggio dell'energia della pompa OPO consente un controllo preciso dei parametri del laser di pompa e la sostituzione della lampada flash può essere effettuata senza disallineamento o perdita di prestazioni. Benefici

• Sintonizzazione della lunghezza d'onda a manimani, senza necessità di interventi fisici
• Ampia sintonia (192 - 4400 nm) ed elevata energia d'impulso (fino a 150 mJ) per indagini approfondite sui materiali
• Stretta larghezza di linea (fino a 3 cm-¹) e risoluzione di sintonia superiore (1-2 cm-¹) per spettri di alta qualità
• La sostituzione delle lampade senza disallineamento consente di risparmiare sui costi di manutenzione
• L'elevato livello di integrazione consente di risparmiare spazio in laboratorio
• Il design e la produzione interna garantiscono una garanzia affidabileprogettazione e produzione interna assicura un'affidabile garanzia e assistenza post-garanzia
• Varietà di interfacce di controllo: USB, RS232, LAN opzionale, WLAN per una facile integrazione
• Attenuatore e opzioni di accoppiamento della fibra per configurazioni sperimentali flessibili

Complementi opzionali per l'estensione della gamma di sintonizzazione

• -SH: Generatore di seconda armonica per la gamma 210-410 nm
• -SF: Generatore di somma frequenza per la gamma 300-410 nm con elevata energia d'impulso
• -SH/SF: Opzione combinata per la massima energia d'impulso nella gamma 210-410 nm
• -DUV: Opzione UV profondo per l'uscita della gamma 192-210 nm
• -MIR: Opzione medio infrarosso per l'uscita della gamma 2500-4400 nm

Accessori e altri componenti aggiuntivi opzionali

• -FC: Uscita accoppiata in fibra nell'intervallo 350-2000 nm
• -ATTN: Uscita con attenuatore nell'intervallo 350-2600 nm
• -H, -2H: Porta di uscita condivisa separata per l'armonica del laser di pompa (lunghezze d'onda di 532 o 1064 nm)
• -AW: Alimentazione raffreddata ad aria
• -FWS: Opzione di scansione rapida della lunghezza d'onda per tutti i campi (esclusi i campi intermedi), spostamento della lunghezza d'onda sul colpo del laser

Caratteristiche / Specifiche tecniche

• Varianti di modello: NT342B, NT342C, NT342E, NT342H
• Gamma di lunghezze d'onda dell'OPO: Segnale 410-710 nm, ozioso 710-2600 nm
• GeneratoreSH (opzionale): 210-410 nm
• GeneratoreSH/SF (opzionale): 210-410 nm
• Generatore UV (opzionale): 192-210 nm
• Generatore MIR (opzionale): 2500-4400 nm (solo NT342C)
• Energia dell'impulso in uscita (max): OPO fino a 150 mJ (NT342H), generatore SH fino a 15 mJ, generatore SH/SF fino a 22 mJ, generatore DUV fino a 3 mJ, generatore MIR fino a 20 mJ
• Larghezza di linea: <5 cm-¹
• Passo di sintonizzazione minimo: Segnale/Idler 1 cm-¹, SH/SF/DUV 2 cm-¹, MIR 1 cm-¹
• Durata dell'impulso: 3-5 ns (OPO), 4-7 ns (laser a pompa)
• Diametro tipico del fascio: fino a 12 mm (NT342H)
• Divergenza tipica del fascio: <2 mrad (OPO), <0,6 mrad (laser a pompa)
• Polarizzazione: Segnale/SH/SF orizzontale, Idler/DUV verticale, MIR orizzontale (solo NT342C)
• Lunghezza d'onda della pompa: 355 nm
• Energia tipica dell'impulso di pompa: fino a 400 mJ (NT342H)
• Stabilità dell'energia dell'impulso (StdDev): <3.5%
• Tasso di ripetizione degli impulsi: fino a 20 Hz
• Dimensioni dell'unità (L × L × H): 456 × 821 × 270 mm
• Dimensioni dell'alimentatore (L × L × H): 330 × 490 × 585 mm
• Lunghezza dell'imbuto: 2,5 m
• Consumo di acqua: <10 l/min (max 20 °C)
• Temperatura ambiente: 18-27 °C
• Umidità relativa: 20-80% (senza condensa)
• Requisiti di alimentazione: 200-240 VAC, monofase, 50/60 Hz
• Consumo di energia: <1,5 kVA
• Pulizia del locale: non peggiore della Classe ISO 9
