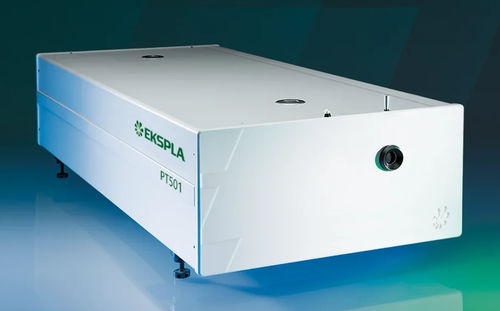

Sistema laser a picosecondi PT501

accordabilead infrarossi mediper spettroscopia

La serie PT501 è un sistema laser a picosecondi sintonizzabile nel medio infrarosso a singolo alloggiamento che integra un oscillatore parametrico ottico (OPO) a picosecondi e un laser di pompaggio in un telaio compatto e robusto. Questa integrazione riduce il tempo di installazione, migliora la stabilità a lungo termine e riduce i costi di manutenzione. La sintonizzazione della lunghezza d'onda rapida e completamente automatica è ottenuta tramite un controllo avanzato del microprocessore, con elementi di sintonizzazione montati su motori micro-passo a circuito chiuso precisi e temperature dei cristalli non lineari gestite da termocontrollori precisi. Non è richiesto alcun aggiustamento manuale. Il sistema può essere controllato da una tastiera o da qualsiasi controller che funzioni su qualsiasi sistema operativo utilizzando comandi API REST, con interfacce che includono USB, RS232, LAN e opzionalmente WLAN per una facile integrazione.

Caratteristiche

• Gamma di sintonizzazione: 2300 – 16000 nm (4345 – 625 cm⁻¹)
• Sintonizzazione senza intervento: motorizzata per l'intera gamma di sintonizzazione
• Larghezza di linea: <4 cm⁻¹ nell'intera gamma di sintonizzazione
• Frequenza di ripetizione: 100 Hz
• Raffreddato ad aria – non è richiesta fornitura d'acqua esterna
• Stabilità della direzione del fascio nell'intera gamma di sintonizzazione
• Singolo alloggiamento: integra un laser di pompaggio e un OPO in un singolo alloggiamento
• Controllo PC tramite USB (porta COM virtuale), RS232, LAN utilizzando comandi API REST
• Scansione rapida della lunghezza d'onda

Applicazioni

• Spettroscopia infrarossa
• SFG (spettroscopia di generazione di frequenza somma)

Interfacce di comunicazione

• USB: porta seriale virtuale, comandi ASCII
• RS232: comandi ASCII
• LAN: API REST
• WLAN: API REST (opzionale)

Modelli disponibili

• PT501: fornisce radiazione a banda stretta con una larghezza di linea < 4 cm⁻¹ nell'intera gamma di sintonizzazione (2300 – 16000 nm / 4345 – 625 cm⁻¹), frequenza di ripetizione 100 Hz

Specifiche

• Gamma di sintonizzazione: 2300 – 16000 nm
• Energia di impulso in uscita: >200 µJ a 3500 nm, >50 µJ a 10000 nm
• Larghezza di banda: <4 cm⁻¹
• Frequenza di ripetizione dell'impulso: 100 Hz
• Risoluzione di sintonizzazione: <0.5 cm⁻¹
• Dimensione tipica del fascio: ~4 mm
• Divergenza del fascio: <3 mrad
• Stabilità di puntamento del fascio: ≤100 μrad rms
• Polarizzazione del fascio: orizzontale, >100:1
• Scansione della lunghezza d'onda: disponibile
• Jitter dell'impulso ottico: <50 ps (Deviazione standard) attivazione interna, ~3 ns (Deviazione standard) attivazione esterna
• Ritardo dell'impulso TRIG1 OUT: Impulso positivo con ritardo controllabile, larghezza dell'impulso ~100 ns, ritardo predefinito ~250 μs prima dell'impulso ottico fino a 10 ms
• Dimensione della testa laser (L×W×H): ~520 × 1050 × 272 mm
• Dimensione dell'unità di alimentazione (L×W×H): 450 × 450 × 140 mm
• Requisiti di rete: 100 – 240 V AC monofase, 47 – 63 Hz
• Consumo di energia: <0.5 kW
• Temperatura ambiente di funzionamento: 22 ±2 °C
• Umidità relativa: 20 – 80 % (non condensante)
• Raffreddamento: raffreddato ad aria
• Pulizia della stanza: non peggiore della Classe ISO 9
