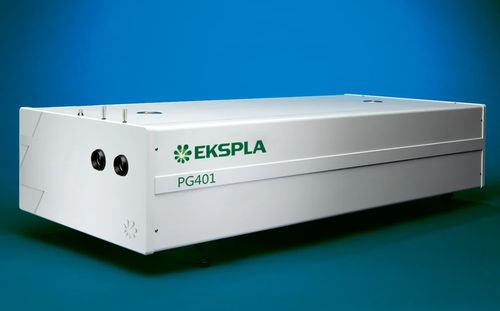

Sistema laser a picosecondi PGx01

ultraviolettoad infrarossi mediad ampia regolazione

La serie PGx01 è un amplificatore ottico parametrico (OPA) a picosecondi ad alta energia e ampiamente sintonizzabile, progettato per applicazioni avanzate di spettroscopia e ricerca. I generatori parametrici ottici a onda mobile (Travelling Wave Optical Parametric Generators, TWOPG) forniscono sorgenti di luce coerente ultraveloce e sintonizzabile che spaziano dallo spettro dell'ultravioletto (UV) a quello dell'infrarosso medio (mid-IR), rendendoli ideali per un'ampia gamma di indagini scientifiche. Caratteristiche

• Estrema gamma spettrale da 193 a 16.000 nm
• Elevata potenza di picco (>50 MW) adatta ad applicazioni di spettroscopia non lineare
• Stretta larghezza di linea <6 cm-¹ (per l'UV < 9 cm-¹)
• Sintonizzazione motorizzata a mani libere nell'intervallo 193-2.300 nm o 2.300-16.000 nm
• Controllo PC e controllo remoto tramite tastiera

Applicazioni

• Spettroscopia nucleare: vibrazione-SFG, surface-SH, Z-scan
• Esperimenti con pompa-sonda
• Fluorescenza indotta dal laser (LIF)
• Altre applicazioni di spettroscopia laser

Descrizione La serie PGx01 è composta da diversi moduli funzionali: generatore parametrico ottico (OPG), sistema di restringimento della larghezza di linea basato su reticolo di diffrazione (LNS), amplificatore parametrico ottico (OPA) e unità di controllo elettronico. Il modulo OPG genera superfluorescenza parametrica (PS), con proprietà spettrali determinate dal cristallo non lineare e variabili con la lunghezza d'onda. Per la radiazione a banda stretta, l'uscita OPG viene ristretta dall'LNS a 6 cm-¹ e utilizzata per alimentare l'OPA. La regolazione della lunghezza d'onda in uscita si ottiene regolando l'angolo del cristallo non lineare e del reticolo, con motori passo-passo precisi e controllo computerizzato che assicurano un'eccezionale riproducibilità della lunghezza d'onda. La stabilizzazione della temperatura dei cristalli non lineari garantisce una stabilità di uscita a lungo termine. I fotorilevatori incorporati monitorano l'energia dell'impulso di pompa per proteggere i cristalli e l'unità di controllo avvisa se l'energia supera i valori preimpostati. Il sistema può essere gestito tramite dispositivo master o PC (USB, RS232, LAN) o da un pannello di controllo remoto con display retroilluminato, adatto all'uso con occhiali di sicurezza laser. Modelli disponibili

• PG401: Gamma di sintonizzazione da 420 a 2300 nm, ottimizzata per la massima energia dell'impulso nello spettro visibile, adatta a molte applicazioni di spettroscopia.
• PG501-DFG: Gamma di sintonizzazione da 2300 a 16000 nm, ottimale per le configurazioni di spettroscopia vibrazionale-SFG.

PG401-DFG1 Caratteristiche

• La più ampia gamma di sintonizzazione a mani libere - da 420 a 10000 nm

Estensione di sintonizzazione senza lacune per PG401

• Campo di sintonizzazione senza lacune 410-709, 710-2300 nm
• Larghezza di linea <18 cm-¹

Specifiche

• Range di sintonizzazione: 193-16.000 nm (a seconda del modello)
• Energia dell'impulso in uscita: >1000 µJ a 450 nm (PG401), >100 µJ a 300 nm (PG401-SH), >50 µJ a 200 nm (PG401-DUV), >200 µJ a 3700 nm e >30 µJ a 10.000 nm (PG501-DFG1)
• Larghezza di linea: <6 cm-¹ (PG401, PG501-DFG1), <9 cm-¹ (PG401-SH, PG401-DUV)
• Max pulse repetition rate: 50 Hz
• Scanning step: Signal: 0.1 nm, ozioso: 1 nm (PG401)
• Dimensione tipica del fascio: ~4 mm (PG401), ~3 mm (PG401-SH/DUV), ~5 mm (PG501-DFG1)
• Divergenza del fascio: <2 mrad (PG401, PG401-SH/DUV), <0.5 mrad (tutti i modelli)
• Profilo del fascio: omogeneo, senza punti caldi, adattamento gaussiano >90%
• Durata dell'impulso: ~20 ps (tipico), 29 ± 5 ps (tutti i modelli)
• Dimensioni fisiche (L x L x H): 456 × 633 × 244 mm (PG401), 456 × 1031 × 249 ± 3 mm (altri)
• Temperatura di funzionamento: 15-30 °C
• Requisiti di alimentazione: 100-240 V CA monofase, 47-63 Hz
• Consumo di energia: <100 W

Fonti di pompa consigliate

• PL2231-50-TH, PL2251A-TH (PG401, PG401-SH, PG401-DUV)
• PL2231-50-SH, PL2251A-SH (PG501-DFG1)

Informazioni per l'ordinazione

• Sono disponibili diagrammi di ordinazione e ulteriori dettagli per i modelli PG4xx e PG5xx.

Prestazioni e disegni

• Le curve di messa a punto delle prestazioni e i disegni delle dimensioni esterne sono disponibili per tutti i modelli.

Caratteristiche / Specifiche tecniche

• Gamma spettrale ultra ampia: 193-16.000 nm
• Alta potenza di picco: >50 MW
• Breve larghezza di linea: <6 cm-¹ (UV <9 cm-¹)
• Sintonizzazione motorizzata a mani libere: 193-2.300 nm o 2.300-16.000 nm
• Controllo da PC e tastiera remota
• Energia dell'impulso in uscita: fino a >1000 µJ a 450 nm
• Durata dell'impulso: ~20 ps (tipica), 29 ± 5 ps
• Tasso di ripetizione massimo: 50 Hz
• Divergenza del fascio: <2 mrad, <0,5 mrad (dipendente dal modello)
• Profilo del fascio: Omogeneo, adattamento gaussiano >90%
• Temperatura operativa: 15-30 °C
• Requisiti di alimentazione: 100-240 V CA, 47-63 Hz
• Consumo di energia: <100 W
• Dimensioni fisiche: 456 × 633 × 244 mm (PG401), 456 × 1031 × 249 ± 3 mm (altri)
