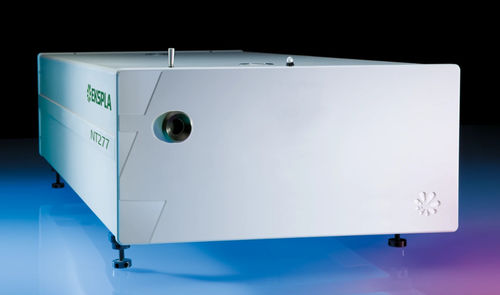

Sistema laser pulsato NT270

a nanosecondiQ switcha stato solido

La serie NT270 è un sistema laser DPSS a lunghezza d'onda regolabile nella gamma NIR-MIR, progettato per applicazioni IR avanzate. Offre una regolazione senza intervento manuale, senza interruzioni, da 2500 nm a 4475 nm a una frequenza di ripetizione di 1 kHz, il tutto da un unico alloggiamento compatto. Questa ampia gamma di regolazione IR lo rende una scelta eccellente per applicazioni come la microscopia ottica a campo vicino (s-SNOM), la spettroscopia vibrazionale di singole molecole e la spettroscopia di gas.

Caratteristiche

• Affidabilità riconosciuta dai clienti
• Garanzia di due anni
• Integra il laser di pompaggio DPSS e l'OPO in un unico alloggiamento
• Porte di uscita separate per il laser di pompaggio e i fasci OPO
• Gamma di lunghezza d'onda di uscita dell'OPO da 2500 nm a 4475 nm
• Larghezza di linea stretta
• Regolazione rapida e senza intervento manuale della lunghezza d'onda (inclusa la scansione automatica della lunghezza d'onda)
• Durata dell'impulso <7 ns
• Controllo remoto tramite tastiera o PC

Applicazioni

• Microscopia ottica a campo vicino (s-SNOM)
• Spettroscopia vibrazionale di singole molecole
• Spettroscopia IR
• Spettroscopia di gas

Descrizione
I sistemi laser regolabili della serie NT270 integrano un oscillatore parametrico ottico (OPO) a nanosecondi e un laser di pompaggio a stato solido pompato a diodi (DPSS) a commutazione Q in un unico alloggiamento compatto. Il pompaggio a diodi consente un'acquisizione rapida dei dati a elevate frequenze di ripetizione degli impulsi fino a 1 kHz, evitando frequenti cambi di lampada flash. I laser di pompaggio non richiedono acqua per il raffreddamento, riducendo i costi di esercizio e manutenzione. Tutti i laser dispongono di regolazione motorizzata sulla gamma specificata, con lunghezza d'onda di uscita regolabile da un pannello di controllo con display retroilluminato o da un PC utilizzando i driver LabVIEW™ forniti. Alta efficienza di conversione, uscita stabile, facile manutenzione e dimensioni compatte rendono questi sistemi un'ottima scelta per molte applicazioni.

Vantaggi

• Regolazione della lunghezza d'onda senza intervento manuale – non è necessario alcun intervento fisico
• Ampia gamma di regolazione (2500 – 4475 nm) molto utile per s-SNOM e altre applicazioni IR
• Soluzione economica che copre un'ampia gamma di regolazione da un'unica fonte
• Pompaggio finale con tecnologia a diodi che garantisce alta affidabilità e molti scatti, portando a bassi costi di manutenzione
• Alto livello di integrazione che consente di risparmiare prezioso spazio in laboratorio
• Raffreddamento ad aria che elimina la necessità di acqua, garantendo un funzionamento facile e un'installazione o integrazione semplice
• Progettazione e produzione interna di sistemi completi, inclusi i laser di pompaggio, garantendo servizi di garanzia e post-garanzia puntuali e fornitura di pezzi di ricambio
• Varietà di interfacce di controllo: USB, RS232, LAN e WLAN per un controllo facile e integrazione con altre apparecchiature

Specifiche

• Gamma di lunghezza d'onda di uscita dell'OPO: 2500–4475 nm (idler)
• Energia dell'impulso (idler): 80 μJ a 3000 nm
• Frequenza di ripetizione dell'impulso: 1000 Hz
• Durata dell'impulso: 5–7 ns
• Larghezza di linea: <10 cm⁻¹
• Passo di regolazione minimo (idler): 1 cm⁻¹
• Polarizzazione (idler): verticale
• Diametro tipico del fascio: 4 mm
• Lunghezza d'onda della pompa: 1064 nm
• Energia dell'impulso tipica della pompa: 1.9 mJ
• Durata dell'impulso della pompa: <10 ns
• Qualità del fascio: adattamento a Gaussiano >90%
• Stabilità dell'energia dell'impulso (DevStd): <0.5%
• Dimensioni dell'unità (L × P × A): 305 × 701 × 270 mm
• Dimensioni dell'alimentatore (L × P × A): 449 × 376 × 140 mm
• Lunghezza dell'ombelicale: 2.5 m
• Raffreddamento: raffreddato ad aria
• Temperatura ambiente: 18–27 °C
• Umidità relativa: 20–80% (non condensante)
• Requisiti di alimentazione: 100–240 V AC, monofase, 50/60 Hz
• Consumo di energia: <0.5 kW
• Pulizia della stanza: non peggiore della Classe ISO 9

Nota

• Il laser deve essere collegato all'elettricità principale in ogni momento. Se scollegato per più di un'ora, il sistema necessita di alcune ore di riscaldamento prima di accendersi.
