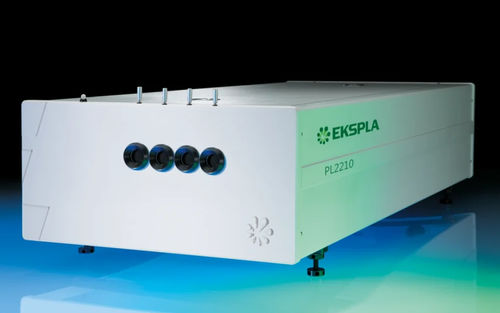

Sistema laser a picosecondi PL2210

a stato solidodi pompaggioper spettroscopia

La serie PL2210 è costituita da laser Nd:YAG pompati a diodo, raffreddati ad aria e mode-locked, che forniscono impulsi di picosecondi a frequenze di ripetizione di kilohertz. Questi laser sono progettati per un'elevata energia d'impulso a frequenze di kHz e sono caratterizzati da un design a stato solido, pompato a diodo e raffreddato ad aria (per PL2210A e PL2210B non è necessaria un'alimentazione esterna ad acqua). Offrono un funzionamento chiavi in mano, bassi costi di manutenzione e un impulso di attivazione della telecamera a striscia opzionale con jitter <10 ps rms. Il controllo è flessibile, grazie alla disponibilità di interfacce per PC e pad di controllo remoto e di generatori di seconda, terza e quarta armonica stabilizzati in temperatura. Caratteristiche

• Elevata energia d'impulso a velocità di kHz
• Progettazione a stato solido con pompa a diodi
• Raffreddamento ad aria - non è necessaria l'alimentazione esterna ad acqua (solo per PL2210A, PL2210B)
• Funzionamento a chiave girevole
• Costi di manutenzione ridotti
• Impulso di attivazione della telecamera a striscia opzionale con jitter <10 ps rms
• Pad di controllo remoto
• Controllo PC
• Generatori di seconda, terza e quarta armonica stabilizzati in temperatura opzionali

Applicazioni

• Fluorescenza risolta nel tempo (comprese le misure con telecamera a strisciamento), spettroscopia con sonda a pompa
• Pompaggio OPG/OPA/OPO
• Rilevamento laser a distanza
• Altre applicazioni spettroscopiche e di ottica non lineare

Descrizione La breve durata degli impulsi, l'eccellente stabilità da impulso a impulso e la qualità superiore del fascio rendono la serie PL2210 particolarmente adatta per la lavorazione dei materiali, la spettroscopia risolta nel tempo, il pompaggio di generatori ottici parametrici e altre attività avanzate. Il design flessibile consente di inserire elementi opzionali come un pulse picker per controllare la frequenza di ripetizione e abilitare la modalità single-shot. La frequenza di ripetizione e la tempistica degli impulsi possono essere bloccate da una sorgente RF esterna o da un altro sistema laser ultraveloce. Il laser fornisce un impulso di attivazione per la sincronizzazione delle apparecchiature, con un impulso SYNC OUT a basso jitter regolabile da un PC. La funzione PRETRIG offre fino a 400 μs di anticipo sull'impulso di attivazione per un'attivazione precisa e a basso jitter delle telecamere a strisciamento. La commutazione motorizzata della lunghezza d'onda è disponibile per PL2210A e PL2210B, con cristalli non lineari in riscaldatori stabilizzati in temperatura per la generazione di armoniche ad alta purezza spettrale. Il laser può essere azionato tramite USB (VCP, comandi ASCII), RS232 (comandi ASCII), LAN (API REST), WLAN (API REST) o un pad di controllo remoto con display retroilluminato. Interfacce di comunicazione

• USB: porta seriale virtuale, comandi ASCII
• RS232: Comandi ASCII
• LAN: API REST
• WLAN: API REST

Modelli disponibili

• PL2210A: Fino a 0,9 mJ, impulsi da 29 ps con frequenza di ripetizione fino a 1 kHz
• PL2210B: Fino a 2,5 mJ, impulsi da 29 ps con frequenza di ripetizione fino a 1 kHz
• PL2211A: Fino a 5 mJ di energia con frequenza di ripetizione da 1 kHz con impulsi da 29 ps

Opzioni

• -PRETRIG: Fornisce impulsi a basso jitter per l'attivazione di telecamere a strisciamento con lead/delay nell'intervallo -400...600 μs e jitter rms <10 ps
• -P80: Fornisce 80 ps ±10% di durata dell'impulso di uscita
• -P20: Fornisce 20 ps ±10% di durata dell'impulso di uscita
• -PC: Permette di ridurre la frequenza di ripetizione degli impulsi con numeri interi, in modalità single shot, e di ridurre lo sfondo quasi-CW a bassa intensità a 1064 nm (uscita ridotta di ~20% con questa opzione)

Specifiche

• Energia di uscita a 1064 nm: PL2210A: 0,9 mJ, PL2210B: 2,5 mJ, PL2211A: 5 mJ
• Energia di uscita a 532 nm: PL2210A: 0,45 mJ, PL2210B: 1,3 mJ, PL2211A: 2,5 mJ
• Energia di uscita a 355 nm: PL2210A: 0,35 mJ, PL2210B: 0,8 mJ, PL2211A: 1,6 mJ
• Energia di uscita a 266 nm: PL2210A: 0,1 mJ, PL2210B: 0,25 mJ, PL2211A: 0,5 mJ
• Stabilità dell'energia dell'impulso (StdDev): 1064 nm: 0.5%, 532 nm: 0.8%, 355 nm: 1.0%, 266 nm: 2,0%
• Durata dell'impulso (FWHM): 29 ± 5 ps
• Ripetizione dell'impulso: 1 kHz
• Modalità di attivazione: interna/esterna
• Ritardo tipico dell'impulso TRIG1 OUT: -500 ... 50 ns
• Jitter dell'impulso TRIG1 OUT: <0,1 ns rms
• Modalità spaziale: Vicino alla gaussiana
• Divergenza del fascio: <1 mrad
• Diametro del fascio: PL2210A: 1,7 mm, PL2210B/PL2211A: ~3 mm
• Stabilità del puntamento del fascio (RMS): <30 μrad
• Contrasto pre-impulso: >200 : 1
• Polarizzazione: lineare, >100 : 1
• Dimensioni testa laser (L × L × H): 500 × 1031 × 249 ±3 mm
• Dimensioni alimentatore (L × L × H): PL2210A: 365 × 392 × 290 mm, PL2210B: 450 × 375 × 130 ±3 mm, PL2211A: 550 × 600 × 550 ±3 mm (standard 19″, MR-9)
• Servizio acqua: PL2210A/B: non richiesto, raffreddato ad aria; PL2211A: refrigeratore autonomo
• Temperatura ambiente: 22 ± 2 °C
• Umidità relativa: 20-80% (senza condensa)
• Requisiti di alimentazione: 100-240 V CA, monofase 50/60 Hz
• Consumo di energia: PL2210A/B: <1 kW, PL2211A: <1,5 kW

Nota

• Il laser deve essere sempre collegato alla rete elettrica. Se scollegato per più di 1 ora, è necessario un riscaldamento di qualche ora prima dell'accensione.
