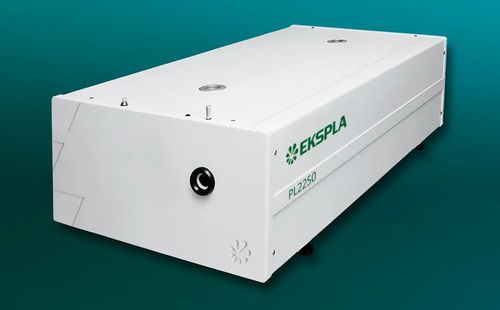

Sistema laser a picosecondi PL2250

per spettroscopiaNd:YAGraffreddato ad acqua

La serie PL2250 è costituita da laser Nd:YAG a picosecondi pompati da una lampada flash e progettati per fornire impulsi a picosecondi ad alta energia fino a 100 mJ con una frequenza di ripetizione di 20 Hz. Questi laser sono caratterizzati da un design economico che aumenta l'affidabilità e riduce i costi di funzionamento e di manutenzione. Il sistema incorpora un oscillatore master a stato solido pompato a diodi (DPSS) in un blocco monolitico ermeticamente sigillato e un innovativo amplificatore rigenerativo pompato a diodi, che garantisce una lentezza termica trascurabile e una migliore stabilità a lungo termine. L'amplificatore di potenza con pompaggio a lampada flash è ottimizzato per un'amplificazione efficiente, mantenendo un profilo del fascio quasi gaussiano e una bassa distorsione del fronte d'onda. L'energia dell'impulso in uscita può essere regolata con precisione e la generazione delle armoniche è ottenuta utilizzando cristalli KD*P e KDP sintonizzati sull'angolo in forni termostabilizzati, garantendo un'elevata purezza spettrale per ciascuna armonica. I monitor di energia incorporati forniscono un feedback continuo e il sistema offre impulsi di attivazione multipli per la sincronizzazione delle apparecchiature, con ritardo o ritardo regolabile. Caratteristiche

• Oscillatore master DPSS ermeticamente sigillato
• Amplificatore rigenerativo pompato a diodi
• Amplificatore di potenza pompato a lampada che produce fino a 100 mJ per impulso a 1064 nm
• Durata dell'impulso di 30 ps (20 ps opzionale)
• Eccellente stabilità della durata dell'impulso
• Fino a 20 Hz di frequenza di ripetizione
• Impulso di attivazione della telecamera con <10 ps jitter
• Eccellente stabilità del puntamento del fascio
• Opzioni di generatore di seconda, terza, quarta e quinta armonica termostabilizzate
• Controllo da PC
• Controllo a distanza tramite tastiera

Applicazioni

• Fluorescenza risolta nel tempo (comprese le misure con telecamera a strisciamento)
• Spettroscopia SFG/SHG
• Spettroscopia nucleare
• Spettroscopia di breakdown indotta dal laser
• Pompaggio OPG
• Rilevamento laser a distanza
• Rilevamento satellitare
• Altri esperimenti spettroscopici e di ottica non lineare

Design innovativo La serie PL2250 presenta un design economico che migliora l'affidabilità e riduce i costi operativi. L'oscillatore master DPSS è sigillato ermeticamente e l'amplificatore rigenerativo con pompaggio a diodi consente velocità di ripetizione variabili e funzionamento senza manutenzione. L'amplificatore di potenza con pompaggio a lampada flash è ottimizzato per un'efficiente amplificazione degli impulsi, mantenendo un profilo del fascio quasi gaussiano e una bassa distorsione del fronte d'onda. L'energia dell'impulso in uscita è regolabile in passi dell'1%, con una stabilità dell'energia da impulso a impulso inferiore allo 0,8% rms a 1064 nm. La generazione di armoniche utilizza cristalli KD*P e KDP sintonizzati sull'angolo in forni termostabilizzati, con separatori di armoniche per un'elevata purezza spettrale. I monitor di energia incorporati forniscono un feedback in tempo reale e il sistema offre impulsi di trigger multipli per la sincronizzazione, con lead o delay regolabili. Controllo laser semplice e comodo Il laser può essere comandato da un dispositivo master o da un personal computer tramite USB (VCP, comandi ASCII), RS232 (comandi ASCII), LAN (REST API) o da un pannello di controllo remoto con display retroilluminato.

• USB: porta seriale virtuale, comandi ASCII
• RS232: Comandi ASCII
• LAN: API REST
• WLAN: API REST

Opzioni

• -P20: fornisce una durata dell'impulso di uscita di 20 ps ±10%. Le energie degli impulsi sono inferiori del 30% rispetto alla versione da 30 ps. Larghezza di linea <2 cm-¹ a 1064 nm.
• -P80: Fornisce una durata dell'impulso di uscita di 80 ps ±10%. Specifiche di energia dell'impulso come da modello.

Caratteristiche / Specifiche tecniche

• Energia dell'impulso (a 1064 nm): fino a 100 mJ (PL2251C), 80 mJ (PL2251B), 50 mJ (PL2251A)
• Energia dell'impulso (a 532 nm): fino a 50 mJ (PL2251C), 40 mJ (PL2251B), 25 mJ (PL2251A)
• Energia dell'impulso (a 355 nm): fino a 30 mJ (PL2251C), 24 mJ (PL2251B), 15 mJ (PL2251A)
• Energia d'impulso (a 266 nm): fino a 12 mJ (PL2251C), 10 mJ (PL2251B), 7 mJ (PL2251A)
• Stabilità dell'energia d'impulso (StdDev): <0.8% a 1064 nm, <1,0% a 532 nm, <1,1% a 355 nm, <1,2% a 266 nm
• Durata dell'impulso (FWHM): 29 ± 5 ps (intervallo opzionale 20-90 ps)
• Stabilità della durata dell'impulso: ±1.0 ps
• Ripetizione: fino a 20 Hz
• Polarizzazione: lineare, verticale, >99%
• Contrasto pre-impulso: >200:1
• Jitter dell'impulso ottico: interno/esterno
• Regime di trigger interno: <50 ps
• Regime di trigger esterno: ~3 ns
• Ritardo dell'impulso SYNC OUT: da -500 a 50 ns regolabile
• Divergenza del fascio: <0,5 mrad
• Stabilità del puntamento del fascio (RMS): ≤20 μrad
• Diametro del fascio: ~8 mm (PL2251A), ~10 mm (PL2251B), ~12 mm (PL2251C)
• Tempo di riscaldamento tipico: 30 min
• Dimensioni della testa del laser (con armonica): 456×1233×249 mm ±3 mm
• Dimensioni della testa del laser (senza armonica): 456×1031×249 mm ±3 mm
• Dimensioni armadio elettrico: 550×600×550 mm ±3 mm (standard 19″, MR-9)
• Lunghezza ombelicale: 2,5 m
• Raffreddamento: ad acqua
• Consumo d'acqua: <8 l/min, 2 bar, max. 20 °C
• Temperatura ambiente: 22 ±2 °C
• Umidità relativa: 20-80% (senza condensa)
• Requisiti di alimentazione: 200-240 V CA, 16 A, monofase, 50/60 Hz
• Consumo di energia: <2,5 kVA
