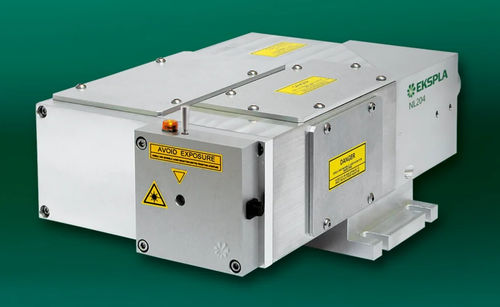

Sistema laser pulsato NL200

a nanosecondiQ switcha stato solido

La serie NL200 è un laser a nanosecondi DPSS Q-switched, compatto e raffreddato ad aria, progettato per un'alta energia di impulso a frequenze di ripetizione in kHz. Il suo design pompato all'estremità assicura compattezza e facile integrazione in vari apparecchi laser industriali e di ricerca e sviluppo. Dotata di una breve durata di impulso a nanosecondi, frequenza di ripetizione variabile e trigger TTL esterno, la serie NL200 è una fonte eccellente e conveniente per applicazioni che richiedono un'energia di impulso più elevata, come la lavorazione dei materiali, la riparazione di pannelli di visualizzazione LCD e OLED, l'ablazione, la marcatura, l'incisione, la pulizia laser e la deposizione laser. Questo laser può essere equipaggiato con moduli di generazione armonica per lunghezze d'onda di 532 nm, 355 nm, 266 nm e 213 nm, rendendolo uno strumento versatile per spettroscopia, imaging fotoacustico e telerilevamento. Il design meccanicamente stabile e sigillato ermeticamente assicura un funzionamento affidabile e una lunga durata dei componenti.

Caratteristiche

• Affidabilità riconosciuta dai clienti
• Due anni di garanzia
• Fino a 4 mJ di energia di impulso a 1064 nm
• Frequenza di ripetizione variabile fino a 2500 Hz
• Lunghezze d'onda di 532 nm, 355 nm, 266 nm, 213 nm come opzioni standard
• Durata dell'impulso <10 ns a 1064 nm
• Commutazione Q elettro-ottica
• Funzionamento chiavi in mano
• Cavità sigillata robusta
• Dimensioni compatte
• Semplice e robusto
• Raffreddato ad aria
• Trigger TTL esterno
• Controllo remoto tramite tastiera e/o qualsiasi controller funzionante su qualsiasi sistema operativo utilizzando comandi API REST

Applicazioni

• Lavorazione dei materiali
• Riparazione di pannelli di visualizzazione LCD e OLED
• Marcatura
• Microlavorazione
• Incisione
• Deposizione laser
• Pulizia laser
• Ablazione
• Spettroscopia
• Pompaggio OPO
• Telerilevamento

Vantaggi

• Regolazione continua della frequenza di ripetizione mantenendo costante l'energia di impulso, stabilità superiore del puntamento del fascio e dell'energia per applicazioni di microlavorazione, marcatura, rimozione di film sottili
• Profilo del fascio liscio vicino a Gaussiano con un valore basso di M² < 1.3 e buona focalizzabilità, vantaggioso per la riparazione di display LCD e OLED
• Compattezza e leggerezza per un facile trasporto e risparmio di spazio
• Selezione rapida della lunghezza d'onda per applicazioni che richiedono lunghezze d'onda alternate, come l'ablazione dei materiali e il LIBS
• Raffreddamento ad aria, tecnologia di pompaggio all'estremità affidabile, design DPSS senza amplificatore per un facile funzionamento, allineamento, installazione e basso costo di proprietà
• Varietà di interfacce di controllo (USB, RS232, LAN, WLAN) per una facile integrazione con apparecchiature di laboratorio o OEM

Specifiche

• Energia di impulso (a 1064 nm): NL201: 0.9 mJ, NL202: 2.0 mJ, NL204: 4.0 mJ
• Energia di impulso (a 532 nm): NL201: 0.3 mJ, NL202: 0.9 mJ, NL204: 2.0 mJ
• Energia di impulso (a 355 nm): NL201: 0.2 mJ, NL202: 0.6 mJ, NL204: 1.3 mJ
• Energia di impulso (a 266 nm): NL201: 0.08 mJ, NL202: 0.2 mJ, NL204: 0.6 mJ
• Energia di impulso (a 213 nm): NL201: 0.04 mJ, NL202: 0.1 mJ, NL204: 0.2 mJ
• Stabilità dell'energia di impulso (Deviazione standard): a 1064 nm: <0.5%, a 532 nm: <2.5%, a 355 nm: <3.5%, a 266 nm: <4%, a 213 nm: <5%
• Durata dell'impulso tipica: 7–10 ns
• Deriva di potenza: ±2%
• Frequenza di ripetizione dell'impulso: NL201: 0–2500 Hz, NL202/NL204: 0–1000 Hz
• Profilo spaziale del fascio: vicino a Gaussiano nei campi vicino e lontano
• Ellitticità: 0.9–1.1 a 1064 nm
• M²: <1.3
• Divergenza del fascio: <3 mrad
• Polarizzazione: lineare
• Diametro tipico del fascio: 0.7 mm
• Stabilità del puntamento del fascio (RMS): ≤10 µrad
• Jitter ottico (Deviazione standard): <0.5 ns
• Dimensioni della testa del laser (L × P × A): 164 × 320 × 93 mm
• Unità di alimentazione (L × P × A): 470 × 390 × 140 mm
• Lunghezza dell'ombelicale: 3 m
• Raffreddamento: raffreddato ad aria
• Temperatura ambiente: 18–30 °C
• Umidità relativa: 20–80% (non condensante)
• Requisiti di alimentazione: 100–240 V AC, monofase, 50/60 Hz
• Consumo di energia: <600 W
• Pulizia della stanza: non peggiore della Classe ISO 9

Nota

• Il laser deve essere collegato all'elettricità principale in ogni momento. Se scollegato per più di 1 ora, sono necessarie alcune ore di riscaldamento prima di accenderlo.
