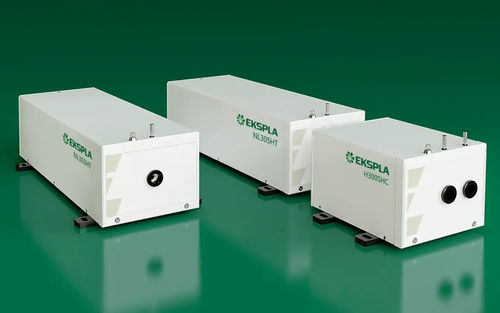

Sistema laser a nanosecondi NL300

Q switchaccordabileda laboratorio

La serie NL300 è costituita da laser compatti Nd:YAG a nanosecondi con pompaggio flash e commutazione Q elettro-ottica, progettati per fornire impulsi ad alta energia con durata di 3-6 ns e velocità di ripetizione fino a 20 Hz. Questi laser sono riconosciuti per la loro affidabilità e per la robusta cavità laser sigillata, che li rende adatti alle applicazioni scientifiche e industriali più esigenti. La serie NL300 offre un'ampia gamma di moduli generatori di armoniche, che consentono di generare lunghezze d'onda fino alla quinta armonica, e dispone di attenuatori opzionali per le lunghezze d'onda fondamentali e armoniche. Il sistema supporta il raffreddamento acqua-acqua o acqua-aria e consente la sostituzione della lampada flash senza disallineamento della cavità laser. Il controllo remoto è possibile tramite tastiera e/o porta RS232/USB, con driver LabView™ inclusi per una facile integrazione. Caratteristiche

• Affidabilità riconosciuta dai clienti
• Due anni di garanzia
• Cavità laser sigillata robusta
• Energia dell'impulso fino a 1100 mJ
• Stabilità dell'energia dell'impulso superiore all'1% StDev
• Ripetizione dell'impulso a 5-20 Hz
• Durata dell'impulso di 3-6 ns
• Stabilizzazione termica della seconda, moduli generatori di seconda, terza, quarta e quinta armonica stabilizzati al laser
• Ammortizzatori opzionali per le lunghezze d'onda fondamentali e/o armoniche
• Opzioni di raffreddamento acqua-acqua o acqua-aria
• Sostituzione delle lampade flash senza disallineamento della cavità laser
• Controllo remoto tramite tastiera e/o porta RS232/USB

Applicazioni

• Ablazione di materiali
• LIBS (Light Induced Breakdown Spectroscopy)
• Pompaggio OPO
• Rilevamento a distanza
• LIDAR (Light Detection And Ranging)
• Spettroscopia di massa
• LIF (Light Induced Fluorescence)

Descrizione I laser della serie NL300 producono impulsi ad alta energia con frequenze di ripetizione selezionabili da 5 a 20 Hz. I modelli NL30×HT sono ottimizzati per la massima estrazione di energia, erogando fino a 1100 mJ a 5 Hz. La testa laser compatta (lunga circa 480 mm) e l'alimentatore (con un ingombro di 330 × 490 mm) sono progettati per facilitare l'integrazione e la manutenzione, con un comodo accesso al serbatoio dell'acqua e la sostituzione della lampadina che non richiede il riallineamento. Il sistema può essere configurato con scambiatori di calore acqua-acqua o acqua-aria, consentendo il funzionamento senza acqua di rubinetto, se necessario. Il controllo è disponibile tramite i driver LabView™ o un pad remoto. Benefici

• Elevata energia dell'impulso (fino a 1100 mJ a 1064 nm, 700 mJ a 532 nm, 450 mJ a 355 nm) e breve durata dell'impulso (~4 ns) per una forte interazione con il materiale, ideale per la LIBS e l'ablazione
• Design economico a cavità singola senza amplificatori per un facile allineamento, alta affidabilità e bassa manutenzione
• Le dimensioni compatte consentono di risparmiare spazio in laboratorio
• Sostituzione rapida della lampada flash senza riallineamento
• Opzione di raffreddamento ad aria per un'installazione semplice e una manutenzione ridotta
• Interfacce multiple: USB, RS232, LAN e WLAN opzionali per una facile integrazione

Opzioni

• -AW: opzione di alimentazione raffreddata ad aria (richiede una temperatura ambiente stabile)
• Generatore di armoniche: Selezione fino alla quinta armonica
• Attenuatore: Regola dolcemente l'energia dell'impulso senza influenzare gli altri parametri

Generatori di armoniche e attenuatori

• Moduli compatti e termostabilizzati con specchi dicroici e rivestimenti AR
• Abbinamento di fase tramite regolazione meccanica
• Alta efficienza di conversione e ampia scelta di configurazione
• Il design modulare consente la riconfigurazione per diverse lunghezze d'onda
• Attenuatori integrati per una regolazione uniforme dell'energia

Moduli armonici tipici

• H300A: Attenuatore per fascio da 1064 nm
• H300SH: Generatore di seconda armonica (1064/532 nm)
• H300S: Separatore di fascio da 532 nm
• H300SHC: Generatore di seconda armonica con separatore di fascio da 532 nm
• H300SHA: Generatore di seconda armonica, separatore di fascio e attenuatore per 532 nm
• H300THC: Generatore di terza armonica con separatore di fascio da 355 nm
• H300THA: Generatore di terza armonica, separatore di fascio e attenuatore per 355 nm
• H300FHC: Generatore di quarta armonica con separatore di fascio da 266 nm
• H300FHA: Generatore di quarta armonica, separatore di fascio e attenuatore per 266 nm
• H300FiHC: Generatore di quinta armonica con separatore di fascio da 213 nm

Specifiche (selezionate)

• Ripetizione degli impulsi: 5-20 Hz (dipende dal modello)
• Energia d'impulso (a 1064 nm): fino a 1100 mJ
• Energia d'impulso (a 532 nm): fino a 700 mJ
• Energia d'impulso (a 355 nm): fino a 450 mJ
• Energia d'impulso (a 266 nm): fino a 120 mJ
• Energia d'impulso (a 213 nm): fino a 25 mJ
• Stabilità dell'energia d'impulso (StdDev): 1. 0% (1064 nm, 1. 0% (1064 nm), 2. 0% (1. 0%).0% (1064 nm), 1,5% (532 nm), 3,0% (355 nm), 3,5% (266 nm), 6,0% (213 nm)
• Deriva di potenza: ±2%
• Durata dell'impulso: 3-6 ns
• Polarizzazione: verticale, >90%
• Jitter dell'impulso ottico (StdDev): <0,5 ns
• Larghezza di linea: <1 cm-¹
• Profilo del fascio: Hat-Top nei campi vicini, quasi gaussiano nei campi lontani
• Diametro tipico del fascio: ~8-10 mm
• Divergenza del fascio: <0,6 mrad
• Stabilità di puntamento del fascio (RMS): 50 µrad
• Altezza del fascio: 68 mm
• Dimensioni della testa del laser (L × L × H): 154 × 475 × 128 mm
• Alimentatore (L × L × H): 330 × 490 × 585 mm
• Lunghezza imbracatura: 2,5 m
• Consumo di acqua: <6-12 l/min (a seconda del modello)
• Temperatura ambiente: 15-30 °C
• Umidità relativa: 20-80% (senza condensa)
• Requisiti di alimentazione: 208-240 V CA, monofase, 50/60 Hz
• Consumo di energia: <1-1,5 kVA
• Pulizia dell'ambiente: non peggiore della Classe ISO 9
