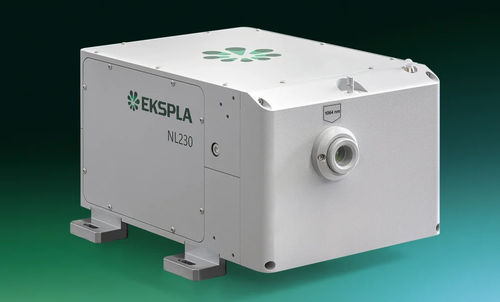

Sistema laser a nanosecondi NL230

LIDARad uso industrialetitanio-zaffiro

La serie di laser a nanosecondi corti pompati a diodi NL230 è progettata per produrre impulsi ad alta intensità e alta luminosità ed è destinata ad applicazioni come l'ablazione dei materiali, il rilevamento e la misurazione delle distanze tramite luce (LIDAR), il telerilevamento, la spettroscopia di massa, il pompaggio OPO, Ti:Sapphire o laser a colorante e molti altri. Il pompaggio a diodi consente un funzionamento del laser senza manutenzione per un periodo prolungato – più di 3 anni per una stima di otto ore lavorative al giorno.

Caratteristiche

• Affidabilità riconosciuta dai clienti
• Garanzia di due anni
• Pompato a diodi
• Cavità laser sigillata e robusta
• Fino a 190 mJ a 1064 nm di energia di impulso
• Fino a 100 Hz di frequenza di ripetizione degli impulsi
• Durata dell'impulso breve nella gamma di 3–6 ns
• Accoppiatore di uscita a riflettività variabile per un raggio a bassa divergenza
• Funzionamento silenzioso: nessun suono di accensione della lampada flash
• Controllo remoto tramite tastiera e/o qualsiasi controller funzionante su qualsiasi sistema operativo utilizzando comandi API REST
• Generatori di armoniche secondo e terzo stabilizzati in temperatura (opzionali)
• Otturatore elettromeccanico (opzionale)
• Finestra di uscita facilmente sostituibile

Applicazioni

• LIBS (Spettroscopia di Rottura Indotta da Laser)
• Ablazione dei materiali
• Pompaggio OPO
• Telerilevamento
• LIDAR (Rilevamento e Misurazione delle Distanze tramite Luce)
• Spettroscopia di massa
• LIF (Fluorescenza Indotta da Laser)

Descrizione
I laser della serie NL230 sono costruiti con blocchi monolitici in alluminio robusti, sigillati e lavorati con precisione, garantendo un funzionamento affidabile in ambienti industriali difficili, come la spettroscopia di rottura indotta da laser (LIBS). Le opzioni di armoniche secondo e terzo ampliano la gamma di applicazioni, dove sono richieste alta energia di impulso e alta stabilità impulso a impulso. Per un controllo e un'integrazione facili e senza problemi con altri apparecchi industriali, il laser della serie NL230 è dotato di interfacce USB/RS232 e può essere attivato esternamente con un jitter basso come < 0,5 ns StDev. I laser della serie NL230 sono progettati per funzionare in modo affidabile 24/7 in un ambiente industriale.

Vantaggi

• Gli impulsi di breve durata di 3–6 ns assicurano una forte interazione con il materiale, altamente adatti per LIBS
• L'uscita a singolo asse di lunghezza d'onda selezionabile dall'utente è superiore per esperimenti che richiedono lunghezze d'onda alternate, come l'ablazione dei materiali e LIBS
• Design monolitico robusto che consente l'uso del laser in ambienti difficili
• Design pompato a diodi che fornisce un funzionamento silenzioso, elimina l'irritazione della luce flash
• Varietà di interfacce (USB, RS232, LAN, WLAN) che assicurano un controllo facile e un'integrazione con altri apparecchi

Specifiche

• Modello: NL231-50 / NL231-100
• Energia di impulso (non meno di): a 1064 nm: 190 mJ (NL231-50), 150 mJ (NL231-100); a 532 nm: 110 mJ (NL231-50), 90 mJ (NL231-100); a 355 nm: 55 mJ (NL231-50), 40 mJ (NL231-100); a 266 nm: 3 mJ (NL231-50), 1,2 mJ (NL231-100)
• Stabilità dell'energia di impulso (StdDev): a 1064 nm: < 1,0 %; a 532 nm: < 2,5 %; a 355 nm: < 3,5 %; a 266 nm: < 5 %
• Frequenza di ripetizione degli impulsi: 50 Hz (NL231-50), 100 Hz (NL231-100)
• Deriva di potenza: < ±3 %
• Durata dell'impulso: 3–6 ns
• Larghezza di linea: < 1 cm⁻¹ a 1064 nm
• Profilo del raggio: “Top Hat” in campo vicino e vicino a Gaussiano in campo lontano
• Divergenza del raggio: < 0,8 mrad
• Stabilità di puntamento del raggio (RMS): ≤ 60 μrad
• Polarizzazione: lineare, > 90 % a 1064 nm
• Diametro tipico del raggio: 5 mm
• Jitter di impulso ottico (StDev): Regime di attivazione interna/esterna: < 0,5 ns
• Tempo di riscaldamento tipico: 10 min
• Dimensioni della testa del laser (L × P × A): 251 × 290 × 167 ± 3 mm
• Unità di alimentazione (L × P × A): Custodia da scrivania: 449 × 390 × 140 ± 3 mm; modulo da 19″: 483 × 390 × 140 ± 3 mm
• Raffreddatore esterno: su richiesta
• Lunghezza dell'ombelicale: 3 m
• Raffreddamento: raffreddatore esterno
• Temperatura ambiente: 18–30 °C
• Umidità relativa: 20–80 % (non condensante)
• Requisiti di alimentazione: 100–240 V AC, monofase, 50/60 Hz
• Consumo di energia: < 1,0 kW
• Pulizia della stanza: non peggiore di ISO Classe 9
