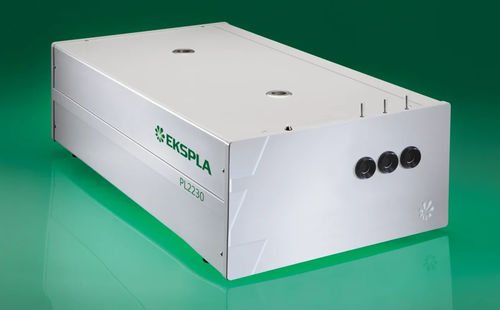

Sistema laser a picosecondi PL2230

di pompaggioper spettroscopiaNd:YAG

La serie PL2230 è costituita da laser Nd:YAG a picosecondi pompati a diodo, raffreddati ad aria e mode-locked, progettati per fornire impulsi a picosecondi ad alta energia fino a 40 mJ con una frequenza di ripetizione di 100 Hz. Questi laser offrono un controllo preciso dell'energia dell'impulso, un'eccellente stabilità a breve e a lungo termine e sono adatti ad applicazioni scientifiche complesse. Caratteristiche

• Amplificatore di potenza con pompaggio a diodo che produce fino a 40 mJ per impulso a 1064 nm
• Miglioramento del profilo del fascio grazie a un sistema avanzato di sagomatura del fascio
• Oscillatore master DPSS ermeticamente sigillato
• Amplificatore rigenerativo con pompaggio a diodo
• Raffreddato ad aria
• <30 ps di durata dell'impulso
• Eccellente stabilità della durata dell'impulso
• Fino a 100 Hz di frequenza di ripetizione
• Impulso di attivazione della telecamera con <10 ps di jitter
• Eccellente stabilità del puntamento del fascio
• Opzioni di generatore di seconda, terza o quarta armonica stabilizzato al teremo
• Controllo da PC
• Controllo a distanza tramite tastiera

Applicazioni

• Fluorescenza risolta nel tempo (comprese le misure con telecamera a strisciamento)
• Spettroscopia SFG/SHG
• Spettroscopia nucleare
• Spettroscopia di breakdown indotta dal laser
• Pompaggio OPG
• Rilevamento laser a distanza
• Rilevamento satellitare
• Altre applicazioni spettroscopiche e di ottica non lineare

Descrizione Il cuore del sistema PL2230 è un oscillatore master a stato solido pompato a diodi (DPSS) in un blocco monolitico sigillato, che genera treni di impulsi ad alta frequenza di ripetizione (90 MHz) con una bassa energia del singolo impulso. Gli amplificatori con pompaggio a diodi aumentano l'energia dell'impulso fino a 40 mJ. L'amplificatore rigenerativo ad alto guadagno raggiunge un fattore di amplificazione vicino a 10⁶, seguito da un amplificatore di potenza multipass ottimizzato per un'efficiente estrazione di energia e per mantenere un profilo del fascio quasi gaussiano. L'energia dell'impulso in uscita può essere regolata con incrementi di ~1%, con una stabilità dell'energia da impulso a impulso inferiore allo 0,5% rms a 1064 nm. I cristalli KD*P e KDP, accordati ad angolo, in forni termostabilizzati, consentono la generazione di seconde, terze e quarte armoniche, con separatori di armoniche che assicurano un'elevata purezza spettrale alle diverse porte di uscita. I monitor di energia incorporati forniscono un monitoraggio continuo dell'energia degli impulsi in uscita, visualizzabile su una tastiera remota o su un PC. Il laser offre impulsi di trigger per la sincronizzazione delle apparecchiature, con lead regolabile fino a 500 ns (regolabile dall'utente con incrementi di ~0,25 ns) e una funzione di pretrigger fino a 1000 μs. Il sistema può essere controllato tramite USB (VCP, comandi ASCII), RS232 (comandi ASCII), LAN (API REST), WLAN (API REST) o un pad di controllo remoto con display retroilluminato. Interfacce di comunicazione

• USB: porta seriale virtuale, comandi ASCII
• RS232: Comandi ASCII
• LAN: API REST
• WLAN: API REST

Opzioni

• -P20: durata dell'impulso di uscita 20 ps ±10%, energie dell'impulso inferiori del ~30% rispetto alla versione 29 ps
• -P80: durata dell'impulso di uscita 80 ps ±10%, stessa energia dell'impulso della versione 29 ps
• -P10: durata dell'impulso 10±2 ps, energie dell'impulso inferiori del ~50% rispetto alla versione 29 ps (solo PL2230A-100)
• -PLL: Consente di bloccare il treno di impulsi dell'oscillatore master a un generatore RF esterno per un trigger esterno preciso con un basso jitter
• PL2231A-50 HE: frequenza di ripetizione di 50 Hz, energia dell'impulso superiore del ~30% rispetto al laser senza compensazione della depolarizzazione, durata dell'impulso di 29±5 ps
• PL2231A-10: frequenza di ripetizione di 10 Hz, energia dell'impulso ~2x superiore rispetto alla versione a 50 Hz, durata dell'impulso di 29±5 ps

Prestazioni e disegni

• Profilo tipico del fascio di uscita in campo vicino e dimensioni della testa laser disponibili

Caratteristiche / Specifiche tecniche

• Energia d'impulso (a 1064 nm): fino a 40 mJ (PL2231A-50), 30 mJ (PL2231-50), 6 mJ (PL2230A-100), 3 mJ (PL2230-100)
• Energia d'impulso (a 532 nm): fino a 18 mJ (PL2231A-50), 13 mJ (PL2231-50), 3 mJ (PL2230A-100), 1.3 mJ (PL2230-100)
• Energia dell'impulso (a 355 nm): fino a 13 mJ (PL2231A-50), 9 mJ (PL2231-50), 2 mJ (PL2230A-100), 0.9 mJ (PL2230-100)
• Energia dell'impulso (a 266 nm): fino a 5 mJ (PL2231A-50), 3 mJ (PL2231-50), 0,6 mJ (PL2230A-100), 0.3 mJ (PL2230-100)
• Durata dell'impulso (FWHM): 29 ± 5 ps (standard), opzioni per 10 ps, 20 ps, 80 ps
• Stabilità della durata dell'impulso: ±1%
• Deriva di potenza: ±2%
• Tasso di ripetizione dell'impulso: fino a 100 Hz (PL2230-100, PL2230A-100), 50 Hz (PL2231-50, PL2231A-50), 10 Hz (PL2231A-10)
• Polarizzazione: verticale, >99%
• Contrasto pre-impulso: >200:1
• Profilo del fascio: quasi gaussiano
• Divergenza del fascio: <0,7-1,5 mrad
• Rapporto di propagazione del fascio M²: <1,3-2,5
• Stabilità del puntamento del fascio (RMS): ≤10-20 μrad
• Diametro tipico del fascio: ~2-7 mm (a seconda del modello)
• Jitter dell'impulso ottico: <50 ps (interno), ~3 ns (esterno)
• Ritardo impulso TRIG1 OUT: da -500 a 50 ns
• Tempo di riscaldamento tipico: 5-15 min
• Dimensioni testa laser (L × L × H): 456 × 1031 × 249 ± 3 mm
• Dimensioni dell'armadio elettrico: 471 × 391 × 147 ± 3 mm (eccetto PL2230-100: adattatore 12 V DC, 85 × 170 × 41 ± 3 mm)
• Lunghezza imbracatura: 2.5 m
• Raffreddamento: ad aria (PL2230-100, PL2230A-100), refrigeratore autonomo (PL2231-50, PL2231A-50)
• Temperatura ambiente: 22 ± 2 °C
• Umidità relativa: 20-80% (senza condensa)
• Requisiti di alimentazione: 110-240 V CA, 5 A, monofase, 50/60 Hz
• Consumo di energia: <0,15-1,0 kVA
