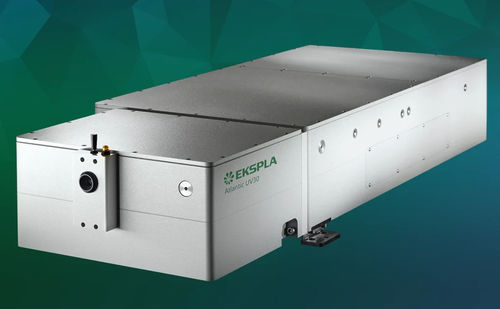

Sistema laser a picosecondi Atlantic

a nanosecondia stato solidoinfrarosso

La serie Atlantic sono laser picosecondo industriali ad alta potenza progettati per una vasta gamma di applicazioni di lavorazione dei materiali nei laboratori di R&S e negli ambienti industriali. Questi laser raffreddati ad acqua offrono alta energia e potenza, rendendoli adatti per compiti impegnativi come il taglio e la foratura di display LCD o OLED, il trasferimento laser indotto (LIFT), la lavorazione del vetro e dello zaffiro, la microlavorazione di materiali ultra-duri, l'ablazione dei metalli, il taglio e la foratura di polimeri, la scrittura di silicio e la scrittura di celle solari.

Caratteristiche

• A 1064 nm: Fino a 80 W di potenza di uscita, fino a 200 μJ di energia di impulso
• A 532 nm (opzionale): Fino a 40 W di potenza di uscita, fino a 100 μJ di energia di impulso
• A 355 nm (opzionale): Fino a 30 W di potenza di uscita, fino a 75 μJ di energia di impulso
• Fino a 1 MHz di frequenza di ripetizione
• Durata dell'impulso breve: 10 ps
• M² < 1.3
• Capacità versatili di controllo e sincronizzazione del laser
• Attivazione intelligente per operazioni sincrone con scanner poligonale e PSO
• Design monolitico, sigillato e robusto
• Basso costo di proprietà
• Modalità di durata dell'impulso nanosecondo (opzionale)

Applicazioni

• Foratura
• Taglio
• Modellatura
• Strutturazione
• Ablazione
• Dicing
• Microlavorazione
• Taglio LCD, OLED
• Trasferimento laser indotto
• Strutturazione e dicing dello zaffiro
• Microlavorazione di ceramiche
• Foratura e tracciatura PCD
• Scrittura di silicio
• Taglio e foratura di PET, PP, PTFE, Silicone

Descrizione
I laser Atlantic offrono una qualità del fascio superiore, potenza media massima disponibile (80 W @ IR / 40 W @ VIS / 30 W @ UV), energia di impulso massima disponibile (200 μJ @ IR / 100 μJ @ VIS / 75 μJ @ UV), e una frequenza di ripetizione dell'impulso massima fino a 1 MHz. Queste caratteristiche sono vantaggiose per una qualità di lavorazione elevata e un alto rendimento. L'elettronica avanzata consente il gating esterno (incluso PSO), la sincronizzazione, l'attivazione laser precisa e il controllo istantaneo dell'ampiezza del segnale. I laser sono costruiti per l'affidabilità e il funzionamento stabile a lungo termine negli ambienti industriali, con componenti ottici installati in un blocco monolitico di alluminio sigillato e robusto. Il design assicura un funzionamento robusto e a bassa manutenzione, un layout ottimizzato, un funzionamento controllato da PC, un sistema di autodiagnosi integrato e un rapporto di stato avanzato. Per le applicazioni laser UV ad alta potenza, le ottiche UV sono ottimizzate per la longevità e il funzionamento stabile, risultando in una durata delle ottiche UV di 8.000 ore. Una caratteristica opzionale unica consente il funzionamento in modalità picosecondo e nanosecondo, fornendo una soluzione 2-in-1 per la lavorazione dei materiali dove sono richiesti sia alta precisione che alto rendimento a basso costo.

Caratteristiche / Specifiche Tecniche

• Modelli: Atlantic 50, Atlantic 80
• Lunghezza d'onda centrale: 1064 nm (fondamentale), 532 nm (opzione 2H), 355 nm (opzione 3H)
• Frequenza di ripetizione dell'impulso laser: 300–1000 kHz (Atlantic 50), 400–1000 kHz (Atlantic 80)
• Potenza di uscita media massima: 50 W (Atlantic 50, 1064 nm), 80 W (Atlantic 80, 1064 nm); 25 W / 40 W a 532 nm; 18 W / 30 W a 355 nm
• Energia di impulso alla PRR più bassa: fino a 165 µJ / 200 µJ (1064 nm), 85 µJ / 100 µJ (532 nm), 60 µJ / 75 µJ (355 nm)
• Contrasto di impulso: >300:1 (1064 nm), >500:1 (532 nm), >1000:1 (355 nm)
• Stabilità della potenza a lungo termine su 8 h: <1.0%
• Stabilità dell'energia di impulso: <1.0% (1064 nm), <2.0% (532 nm), <2.5% (355 nm)
• Durata dell'impulso (FWHM) a 1064 nm: 10 ± 3 ps
• Polarizzazione: lineare, verticale 100:1
• M²: <1.3
• Circolarità del fascio, campo lontano: >0.85
• Divergenza del fascio, angolo completo: <1.5 mRad
• Stabilità di puntamento del fascio (pk-to-pk): <50 µRad
• Diametro del fascio (1/e²) a 50 cm: 1.8 ± 0.3 mm (1064 nm), 1.8 ± 0.3 mm (532 nm, Atlantic 50), 2.2 ± 0.3 mm (532 nm, Atlantic 80), 1.8 ± 0.3 mm (355 nm, Atlantic 50), 2.0 ± 0.3 mm (355 nm, Atlantic 80)
• Modalità di attivazione: interna / esterna
• Controllo dell'uscita dell'impulso: divisore di frequenza, selettore di impulso, controllo istantaneo dell'ampiezza, attenuazione della potenza
• Interfacce di controllo: tastiera / USB / RS232 / LAN
• Raffreddamento: acqua
• Dimensioni della testa laser (L×W×H): 396 × 173 × 755 mm (uscita singola 1064 nm), 396 × 173 × 1000 mm (uscita singola 355 nm), 396 × 173 × 926 mm (3 uscite 1064 / 532 / 355 nm)
• Dimensioni dell'unità di alimentazione (L×W×H): 553 × 1019 × 852 mm
• Lunghezza dell'ombelicale: 4 m
• Requisiti di alimentazione: 100–240 V AC, monofase 47–63 Hz
• Consumo di potenza massimo: <3.1 kW (Atlantic 50), <3.5 kW (Atlantic 80)
• Temperatura ambiente di funzionamento: 18–27 °C
• Umidità relativa: 10–80% (non condensante)
• Livello di contaminazione dell'aria: ISO 9 (aria ambiente) o migliore
• Classificazione secondo EN60825-1: Prodotto laser di CLASSE 4
