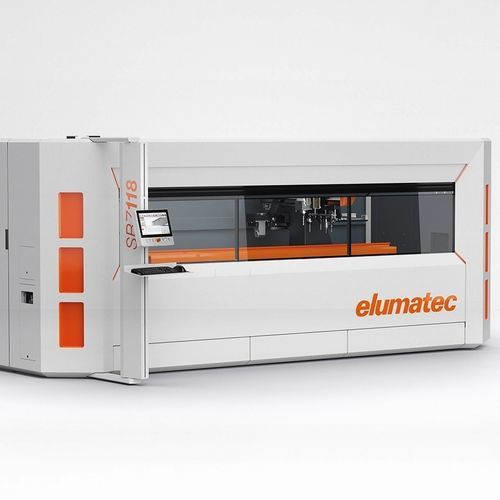

Centro di lavoro 3-5 assi SBZ 118

3 assiorizzontaleper acciaio

Panoramica
Il SBZ 118 è un centro di lavoro compatto per profili a 3 assi con possibilità di lavorare fino a 5 lati mediante aggregati opzionali. Progettato per la lavorazione CNC economica di profili in alluminio, PVC e acciaio a parete sottile, è dotato di trave inclinata, magazzino utensili a bordo a 5 posizioni (senza utensili) e compatibilità eluCloud. Lunghezza di lavoro standard: 3 000 mm.

Punti di forza

• Progettato per lavorazioni economiche ed efficienti di profili in alluminio, PVC e acciaio a parete sottile
• Tutte le lavorazioni (fresatura, foratura, sfacciatura, maschiatura) si eseguono con il profilo fermo per preservarne la finitura
• Controllo intelligente e azionamenti servo dinamici per migliori risultati e efficienza energetica
• Posizionamento rapido fino a 60 m/min sull'asse X
• Maschiatura senza mandrino di compensazione
• Riconoscimento e posizionamento automatico delle morse per evitare collisioni
• Cambio utensile automatico a bordo 5 posizioni (senza utensili)
• Pannello PC 15,6" con processore i3 e gruppo di continuità (UPS)

Configurazione macchina (standard)

• Elettromandrino raffreddato ad aria 5 kW (S1) – HSK-F63
• Cabina di protezione con porta di servizio laterale
• Quattro morse pneumatiche orizzontali; battuta materiale lato sinistro
• Sistema di micro-lubrificazione e liquido refrigerante ad alte prestazioni
• Controllo a 3 assi moderno e inserimento programma semplice con eluCam

Opzioni

• 1 o 2 magazzini utensili a bordo opzionali per teste angolari rotanti (lavorazioni su 5 lati)
• Testa angolare rotante HSK-F63 per due utensili
• Utensili e portautensili con dati di processo; scanner codici a barre
• Misura lunghezza su entrambi i lati; doppio serraggio e morsetti aggiuntivi (espandibile fino a 6)
• Aggiornamenti pannello PC: 18,5" (i5) o 21,6" (i7)
• Unita di raffreddamento Green Line per armadio elettrico; CE standard, UL opzionale

Dettagli aggiuntivi

• Magazzino utensili a bordo 5 posizioni (senza utensili) e cambiatori per teste angolari opzionali
• Trave inclinata per migliore ergonomia ed evacuazione trucioli
• Porta di servizio laterale e nuovo paraschermo frontale per messa in servizio e manutenzione più rapide e sicure
• Pronto per eluCloud per monitoraggio e manutenzione remota

Specifiche tecniche

• Layout (circa): Lunghezza totale (A) 5.520 mm; Profondità senza pannello (B) 1.955 mm; Profondità totale con pannello (C) ~3.025 mm; Altezza ~2.490 mm; Peso ~3.220 kg
• Corse assi: X = 3.595 mm; Y = 945 mm; Z = 374 mm
• Precisione di posizionamento (tutti gli assi): ±0,1 mm
• Velocità di posizionamento: X = 60 m/min; Y = 30 m/min; Z = 30 m/min
• Accelerazione assi (tutti): 2,5 m/s²
• Elettromandrino: Potenza max S1 5 kW; Velocità max 24.000 rpm; Cono porta-utensile HSK 63F
• Magazzino utensili automatico: max 5 utensili; Ø fresa disco max 100 mm; Ø fresa max 16 mm; lunghezza utensile max 185 mm; Ø punta max 10 mm
• Facce lavorabili: utensile diretto (alto) 1 faccia; con testa angolare (frontale/posteriore, estremità) 2 + 2 facce
• Area di lavoro (mm): A: 185; B: 50 / 80; X1: 50 / 80; Y1: 3.200; Z1: 230; X2: 3.000; Y2: 175; Z2: 210
• Serraggio pezzo: posizionamento autonomo delle morse; morsetti standard 4 (max 6)
• Sicurezza e lubrificazione incluse: cabina di protezione integrale; lubrificazione a diffusione di olio minima
