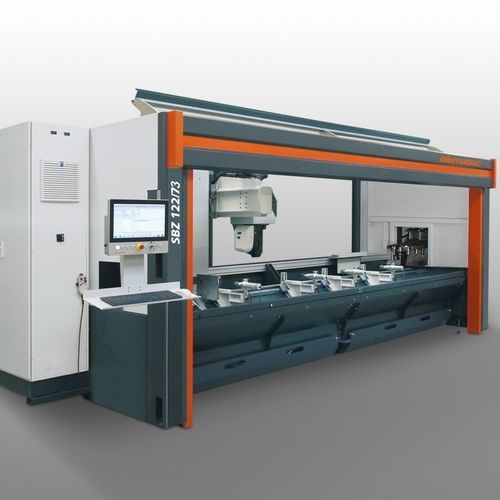

Centro di lavoro 4 assi SBZ 122/73orizzontaleper acciaioper alluminio
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Numero di assi
- 4 assi
- Orientazione del mandrino
- orizzontale
- Materiale lavorato
- per acciaio, per alluminio, per PVC
- Struttura
- a banco inclinato
- Testa del mandrino
- HSK F63
- Numero di utensili
- 12 utensili
- Altre funzioni
- di fresatura, di foratura, di maschiatura
- Applicazioni
- per l'industria dell'alluminio, per profilati di serramenti in PVC, per l'industria siderurgica
- Altre caratteristiche
- ad alta prestazione, con bloccaggio pneumatico, monotesta
- Corsa X
4.176 mm
(164,41 in)- Corsa Y
1.040 mm
(40,94 in)- Corsa Z
540 mm
(21,26 in)- Velocità di rotazione
Max.: 20.000 rpm
(125.664 rad.min-1)Min.: 0 rpm
(0 rad.min-1)- Potenza
7 kW
(9,52 hp)- Peso totale
3.800 kg
(8.377,57 lb)- Lunghezza totale
7.643 mm
(300,9 in)- Altezza totale
3.000 mm
(118,1 in)
Descrizione
Panoramica
Dotazione della macchina
Opzioni
Specifiche tecniche
- Centro di lavoro per profilati progettato per la lavorazione economica di barre bloccate in alluminio, PVC e acciaio a pareti sottili
- Fresatura, foratura e filettatura eseguite a barra immobilizzata per preservare la finitura del profilo
- Asse A regolabile in continuo da −120° a +120° e posizionamento automatico delle morse per evitare collisioni
- Posizionamento dinamico del gruppo di lavoro fino a 120 m/min grazie ai servozioni
- Controllo a 4 assi moderno, encoder assoluti (nessuna corsa di riferimento), programmazione eluCam su panel PC
- Tecnologia di azionamento con accoppiamento del circuito intermedio, gruppo di continuità (UPS) e risparmio energetico
- Cambiautensili automatico a 12 posti, attacco utensile HSK-F63, mandrino raffreddato ad acqua 7 kW S1 (max 20.000 giri/min)
- Basi inclinata ergonomica, cabina di protezione e manutenzione remota
Dotazione della macchina
- Mandrino fresatrice raffreddato ad acqua 7 kW, S1
- Cabina di protezione operatore
- Quattro morse pneumatiche orizzontali (standard)
- Battuta materiale (sinistra)
- Alloggiamento utensili HSK-F63
- Vasche di raccolta trucioli per l'evacuazione
- Lubrificazione minima e liquido da taglio ad alte prestazioni
- Pannello portatile operatore e misura di profondità
- Panel PC 18,5", processore i5, porte USB e rete
Opzioni
- Utensili e portautensili aggiuntivi
- Battuta aggiuntiva per soprallunghezze (sinistra) e battuta di riferimento (destra) con secondo circuito di serraggio
- Unità di raffreddamento Green Line per armadio a consumo ridotto
- Scanner di codici a barre e cabina di protezione completamente chiusa con isolamento acustico
- Espansione fino a otto morse, doppio serraggio e unità ottimizzate anti-collisione
- Panel PC 21,6" (i7), portablocco, cofano insonorizzante, sensore di misura wireless
Specifiche tecniche
- Modello: SBZ 122/73
- Lunghezza max di lavorazione (senza lavorazioni frontali): 4.050 mm
- Corsa X: 4.176 mm, Vmax 120 m/min
- Corsa Y: 1.040 mm, Vmax 60 m/min
- Corsa Z: 540 mm, Vmax 30 m/min
- Direzioni di lavorazione: 3 (alto, posteriore, anteriore)
- Precisione di posizionamento: ±0,1 mm
- Mandrino: 7 kW S1, raffreddato ad acqua, max 20.000 giri/min; alloggiamento utensile HSK-F63
- Cambiautensili: automatico, 12 posizioni
- Posizionamento morse: automatico; morse standard: Basic con guide lineari
- Software: eluCam (Windows)
- Aria compressa: >7 bar
- Alimentazione: 400 V, 3~, 50 Hz, 25 A
- Consumo d'aria: ca. 185 l/min (con nebulizzazione)
- Dimensioni (L x P x H): 7.643 mm x 2.171 mm x 3.000 mm
- Peso: ca. 3.800 kg
