Centro di lavoro 3 assi SBZ 122/70 Plus
orizzontaleper acciaioper alluminio

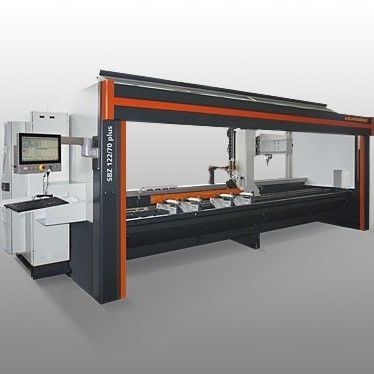

Centro di lavoro 3 assi - SBZ 122/70 Plus - ELUMATEC - orizzontale / per acciaio / per alluminio
Centro di lavoro 3 assi - SBZ 122/70 Plus - ELUMATEC - orizzontale / per acciaio / per alluminio
Centro di lavoro 3 assi - SBZ 122/70 Plus - ELUMATEC - orizzontale / per acciaio / per alluminio - immagine - 2
Centro di lavoro 3 assi - SBZ 122/70 Plus - ELUMATEC - orizzontale / per acciaio / per alluminio - immagine - 3
Centro di lavoro 3 assi - SBZ 122/70 Plus - ELUMATEC - orizzontale / per acciaio / per alluminio - immagine - 4
Centro di lavoro 3 assi - SBZ 122/70 Plus - ELUMATEC - orizzontale / per acciaio / per alluminio - immagine - 5
Centro di lavoro 3 assi - SBZ 122/70 Plus - ELUMATEC - orizzontale / per acciaio / per alluminio - immagine - 6
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Numero di assi
3 assi
Orientazione del mandrino
orizzontale
Materiale lavorato
per acciaio, per alluminio, per PVC
Struttura
a banco inclinato
Testa del mandrino
HSK F63
Altre funzioni
di fresatura, di foratura, di maschiatura
Applicazioni
per profilati in alluminio
Altre caratteristiche
ad alta prestazione, con cambia utensile automatico, con mensola
Corsa X

4.295 mm
(169,09 in)

Corsa Y

910 mm
(35,83 in)

Corsa Z

475 mm
(18,7 in)

Velocità di rotazione

Max.: 24.000 rpm
(150.796 rad.min-1)

Min.: 0 rpm
(0 rad.min-1)

Potenza

8 kW
(10,88 hp)

Peso totale

2.900 kg
(6.393,41 lb)

Lunghezza totale

3.592 mm
(141,4 in)

Altezza totale

3.000 mm
(118,1 in)

Descrizione

Descrizione
  • Progettato per la lavorazione redditizia ed efficiente di profili in alluminio, PVC e acciaio a parete sottile con barra profilo bloccata per proteggere la superficie.
  • Fresatura, foratura e filettatura eseguite con la barra immobile; filettatura senza mandrino di compensazione.
  • Tecnologia di controllo intelligente e comando 3 assi all'avanguardia per migliori risultati di lavorazione e ridotto consumo energetico.
  • Servopotenze dinamiche per rapido posizionamento dell'unità di lavoro fino a 60 m/min; encoder assoluti eliminano la corsa di riferimento degli assi.
  • Riconoscimento e posizionamento automatico delle ganasce per evitare collisioni; basamento inclinato ergonomico.
  • Mandrino fresante Power-Torque raffreddato ad aria 8 kW (S1), max 24.000 giri/min, controllo chiuso della velocità; porta-utensile HSK-F63; cambio utensili automatico 4 posizioni (espandibile).
  • Gruppo di continuità (UPS), sistema operativo Windows, Panel PC 15,6" (i3) con USB e rete; eluCam per inserimento programmi in ciclo; manutenzione remota.


Dotazione della macchina
  • Mandrino fresante raffreddato ad aria 8 kW S1.
  • Cabina di protezione operatore.
  • Quattro morsetti pneumatici orizzontali per materiale (standard).
  • Battuta materiale (sinistra).
  • Portautensili HSK-F63; lubrificazione a quantità minima; liquido di raffreddamento ad alte prestazioni.
  • Terminale portatile per l'operatore; misura di profondità.


Opzioni
  • Utensili aggiuntivi e portautensili.
  • Cambiautensili automatico per fino a quattro utensili standard o per testa angolare; testa angolare rotante HSK-F63 per due utensili.
  • Unità di raffreddamento Green-Line per l'armadio di controllo; lettore di codici a barre; cabina protettiva chiusa opzionale.
  • Fino a otto morsetti (quattro di serie); battute di riferimento e battute aggiuntive per lavorazioni di lunghezze maggiori.
  • Misurazione della lunghezza su entrambi i lati; doppio serraggio e altri accessori su richiesta; Panel PC maggiorati (18,5" i5, 21,6" i7); cappottatura insonorizzata; vasche per trucioli.


Dati tecnici
  • Modello: SBZ 122/70 Plus
  • Lunghezza max di lavorazione senza lavorazione frontale: 4.150 mm
  • Lunghezza max con lavorazione frontale (opzionale): 4.000 mm
  • Percorso asse X: 4.295 mm, Vmax 60 m/min
  • Percorso asse Y: 910 mm, Vmax 45 m/min
  • Percorso asse Z: 475 mm, Vmax 60 m/min
  • Precisione di posizionamento: ±0,1 mm
  • Regime mandrino: max 24.000 rpm; potenza: 8 kW S1 (raffreddato ad aria)
  • Portautensili: HSK-F63; cambio utensili automatico (4 posizioni, max 16)
  • Diametro frese disco: 100 mm; lunghezza utensile max.: 150 mm
  • Aria compressa: > 7 bar; alimentazione: 400 V, 3~, 50 Hz, 25 A
  • Consumo aria approx. 185 l/min (con nebulizzazione)
  • Dimensioni (L×P×H): 6.592 × 2.171 × 3.000 mm; Peso approx. 2.900 kg


Caratteristiche / specifiche tecniche
  • Applicazione: lavorazione di barre/profili in alluminio, PVC e acciaio a parete sottile
  • Riconoscimento e posizionamento automatico dei morsetti; controllo intelligente per efficienza energetica
  • Software: eluCam
  • UPS e funzionalità di manutenzione remota
