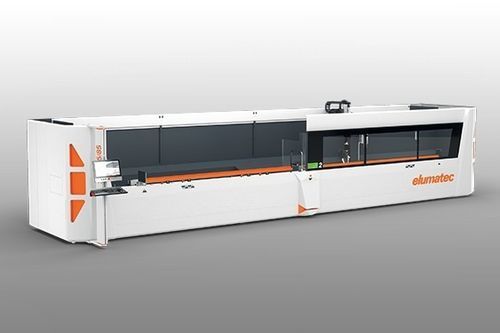

Centro di lavoro 5 assi SBZ 125/85

universaleper acciaioper PVC

Panoramica
SBZ 125/85 è un centro di lavorazione di profili a cabina chiusa, a 5 assi, con lunghezza utile di 8 m. Il funzionamento in modalità pendolare dinamica consente il caricamento e la fresatura in parallelo, permettendo alla macchina di sostituire due unità più piccole. Progettata per alluminio, PVC e acciaio a pareti sottili, privilegia la riduzione dei tempi di set‑up, l'accesso e l'ergonomia.

Caratteristiche principali

• Nuova tecnologia di cambio utensile: tempi di cambio più rapidi e magazzino lineare di maggiori dimensioni per aumentare l'area utile.
• Sistema di serraggio ergonomico: morse regolabili sull'asse Y e posizionamento autonomo delle morse per conversioni rapide senza utensili tra larghezze e sezioni.
• Funzionamento pendolare dinamico: instradamento e inserimento parallelo del materiale per incrementare la produttività e consentire la lavorazione di pezzi lunghi che superano il centro macchina.
• Sicurezza e controllo accessi integrati: scanner laser programmabile con suddivisione in tre zone e protezione centrale rimovibile per la modalità pendolare.
• Mandrino e interfaccia utensile ad alte prestazioni: 7 kW (S1), fino a 20.000 giri/min, attacco utensile HSK 63F; capacità magazzino fino a 12 utensili.

Opzioni e accessori

• Trasportatore di trucioli opzionale per evacuazione automatica di trucioli grossolani e sezioni di profilo.
• Morse aggiuntive (fino a 12) e configurazioni di serraggio personalizzate.
• Aggiornamenti di controllo e misura (panel PC opzionali, misurazione lunghezza, lettore codici a barre) e connettività Industry 4.0.

Dati tecnici (selezione)
Layout / dimensioni: SBZ 125/85
Lunghezza totale (A) (mm): ~ 11.350
Profondità senza pannello di controllo (B) (mm): ~ 2.330
Profondità totale con pannello (C) (mm): ~ 3.170
Altezza (mm): ~ 2.350
Peso (kg): ~ 3.800
Altezza di lavoro da terra (mm): 980

Corsa assi:
Asse X (mm): 9.007
Asse Y (mm): 1.038
Asse Z (mm): 555
Asse A: -120° / +120°
Asse C: -220° / +220°

Elettromandrino:
Potenza max in S1 (kW): 7
Velocità max (rpm): 20.000
Attacco utensile: HSK 63F

Modalità operative:
Lavorazione monopezzo a tutta lunghezza: inclusa
Funzionamento pendolare con battute destra e sinistra: inclusa

Magazzino utensili automatico:
Tipo: changeur lineare
Magazzino utensili spostabile automaticamente: incluso
Numero massimo utensili in magazzino: 12

Serraggio pezzo:
Posizionamento autonomo delle morse: incluso
Numero standard di morse: 8 (max 12)

Facce lavorabili: 5 (frontale/superiore/posteriore/estremità)

Area di lavoro (mm) — modalità monopezzo: A = 135; X1 = 8.245; Y1 = 300; Z1 = 203; X2 = 8.245; Y2 = 207; Z2 = 203 — modalità pendolare: A = 135; X1 = 3.100; Y1 = 300; Z1 = 203; X2 = 3.100; Y2 = 207; Z2 = 203

Lunghezza profilo lavorabile con lama Ø 300 mm: monopezzo = 8.245 mm; pendolare = 2.295 mm
