Centro di lavoro 4 assi SBZ 140
per acciaioper alluminioHSK F63

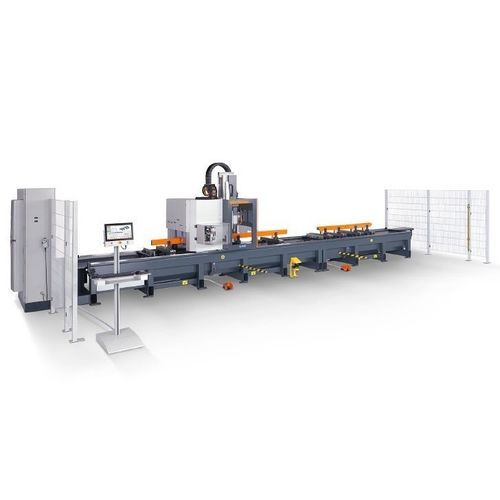

Centro di lavoro 4 assi - SBZ 140 - ELUMATEC - per acciaio / per alluminio / HSK F63
Centro di lavoro 4 assi - SBZ 140 - ELUMATEC - per acciaio / per alluminio / HSK F63
Centro di lavoro 4 assi - SBZ 140 - ELUMATEC - per acciaio / per alluminio / HSK F63 - immagine - 2
Centro di lavoro 4 assi - SBZ 140 - ELUMATEC - per acciaio / per alluminio / HSK F63 - immagine - 3
Centro di lavoro 4 assi - SBZ 140 - ELUMATEC - per acciaio / per alluminio / HSK F63 - immagine - 4
Centro di lavoro 4 assi - SBZ 140 - ELUMATEC - per acciaio / per alluminio / HSK F63 - immagine - 5
Centro di lavoro 4 assi - SBZ 140 - ELUMATEC - per acciaio / per alluminio / HSK F63 - immagine - 6
Centro di lavoro 4 assi - SBZ 140 - ELUMATEC - per acciaio / per alluminio / HSK F63 - immagine - 7
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Numero di assi
4 assi
Materiale lavorato
per acciaio, per alluminio
Testa del mandrino
HSK F63
Numero di utensili
8 utensili, 16 utensili
Altre funzioni
di fresatura, di foratura, di maschiatura
Applicazioni
per profilati in alluminio
Altre caratteristiche
ad alta velocità, ad alta prestazione, con portautensili
Corsa X

Max.: 9.820 mm
(386,61 in)

Min.: 4.320 mm
(170,08 in)

Corsa Y

845 mm
(33,27 in)

Corsa Z

620 mm
(24,41 in)

Velocità di rotazione

Max.: 24.000 rpm
(150.796 rad.min-1)

Min.: 0 rpm
(0 rad.min-1)

Potenza

11 kW
(14,96 hp)

Peso totale

5.000 kg, 7.400 kg, 8.200 kg
(11.023,11 lb, 16.314,21 lb, 18.077,91 lb)

Descrizione

Panoramica
  • Centro di lavoro a 4 assi per la lavorazione economica di profili in alluminio e acciaio a pareti sottili
  • Mandrino della fresatrice raffreddato ad aria di serie; mandrino raffreddato ad acqua disponibile come opzione
  • Tutte le operazioni (fresatura, foratura, filettatura) eseguite con la barra del profilo ferma per preservare la superficie
  • Inclinazione utensili continua da -90° a +90° per flessibilità di lavorazione
  • Posizionamento automatico delle ganasce con sistema di misura assoluta
  • Magazzino utensili embarcato per brevi tempi di cambio (8 posizioni standard)
  • Fino a due teste angolari rotanti opzionali (ognuna con due utensili) per lavorazione doppia e lavorazione di estremità (0°–90°–180°–270°)
  • Opzionalmente due zone di lavoro separate per funzionamento a pendolo; scanner laser lato operatore per protezione area
  • Controllo a 4 assi, schermo a colori 18,5", porte USB e rete; sistema Windows; eluCam


Lunghezze di lavoro
SBZ 140 – 4,2 m
  • Lunghezza max. di lavoro con lavorazione frontale: 4.200 mm
  • Lunghezza max. di lavoro senza lavorazione frontale: 4.320 mm

SBZ 140 – 7,6 m
  • Lunghezza max. di lavoro con lavorazione frontale: 7.600 mm
  • Lunghezza max. di lavoro senza lavorazione frontale: 7.720 mm

SBZ 140 – 9,7 m
  • Lunghezza max. di lavoro con lavorazione frontale: 9.700 mm
  • Lunghezza max. di lavoro senza lavorazione frontale: 9.820 mm


Opzioni
  • Modalità pendolare per lavorazione su due zone
  • Misurazione automatica della lunghezza su entrambi i lati
  • Dispositivo di serraggio per lavorazione di barre doppie
  • Lettore di codici a barre / profilo
  • Magazzino utensili fisso (16 posizioni) opzionale
  • Cambiatori utensili embarcati per testa angolare o testa sega
  • Teste di fresatura angolari e testa sega
  • Alloggi utensili, mandrini per pinze, pinze e utensili
  • eluCad per la gestione della produzione


Caratteristiche / specifiche tecniche
  • Modello: SBZ 140
  • Lunghezza max. (senza lavorazione frontale): 4.320 / 7.720 / 9.820 mm
  • Lunghezza max. (con lavorazione frontale): 4.200 / 7.600 / 9.700 mm
  • Percorso X: 4.320 / 7.720 / 9.820 mm (altre lunghezze su richiesta), Vmax 63 m/min
  • Percorso Y: 845 mm, Vmax 60 m/min
  • Percorso Z: 620 mm, Vmax 60 m/min
  • Intervallo A: -90° / 0° / +90°
  • Velocità mandrino: max 24.000 giri/min
  • Potenza mandrino: 11 kW S1
  • Alloggiamento utensili: HSK-63F
  • Cambio utensili: magazzino embarcato 8 posizioni (estensioni su richiesta)
  • Teste angolari: max. 2 (opzionale)
  • Diametro fresa a disco: 120 mm; diametro lama sega: 180 mm
  • Ganasce: 4 / 8 / 12 (max. 16), posizionamento automatico
  • Aria compressa: > 7 bar
  • Alimentazione: 400 V, 3~, 50 Hz, 63 A
  • Consumo d'aria: ca. 180 l/min con nebulizzazione
  • Lunghezza totale ca.: 7.700 / 11.240 / 13.390 mm; profondità ca. 3.400 mm; altezza ca. 2.950 mm
  • Peso ca.: 5.000 / 7.400 / 8.200 kg
