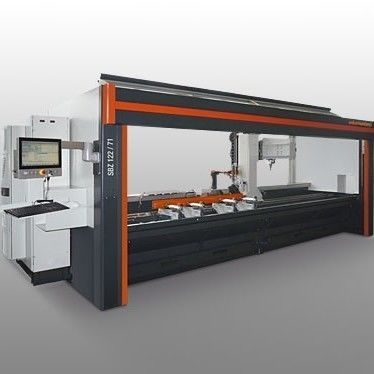

Centro di lavoro CNC 3 assi SBZ 122/71orizzontaleper acciaioper alluminio
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Numero di assi
- 3 assi
- Orientazione del mandrino
- orizzontale
- Materiale lavorato
- per acciaio, per alluminio, per PVC
- Testa del mandrino
- HSK F63
- Numero di utensili
- 16 utensili
- Altre funzioni
- di fresatura, di foratura, di maschiatura
- Applicazioni
- per profilati in alluminio
- Altre caratteristiche
- ad alta prestazione, con cambia utensile automatico, con comandi elettronici
- Corsa X
4.295 mm
(169,09 in)- Corsa Y
910 mm
(35,83 in)- Corsa Z
475 mm
(18,7 in)- Velocità di rotazione
24.000 rpm
(150.796 rad.min-1)- Potenza
8 kW
(10,88 hp)- Peso totale
2.900 kg
(6.393,41 lb)- Lunghezza totale
6.592 mm
(259,5 in)- Altezza totale
3.000 mm
(118,1 in)
Descrizione
Panoramica prodotto
Dotazione macchina
Opzioni
Dati tecnici
SBZ 122/71
- Progettato per la lavorazione economica e razionale di profili in alluminio, PVC e acciaio a parete sottile
- Fresatura, foratura e filettatura eseguite a barra profilo bloccata per preservare la superficie
- Unità di rotazione integrata nel mandrino con posizioni testa angolare 0° / -90° / -180° / -270°
- Controllo intelligente che migliora i risultati e riduce i consumi energetici
- Servoazionamenti dinamici per rapido posizionamento fino a 120 m/min sull'asse X
- Riconoscimento e posizionamento automatico dei serrapezzi per evitare collisioni; filettatura senza mandrino di compensazione
- Magazzino utensili automatico a quattro posizioni; caricatore per testa angolare; attacco utensile HSK-F63
- Panel PC 18,5" con Windows e i5; eluCam per inserimento programmi semplice; manutenzione remota; UPS
Dotazione macchina
- Mandrino fresante 8 kW S1 raffreddato ad aria con feedback
- Cabina di protezione e funzioni di sicurezza integrate negli azionamenti
- Quattro serrapezzi pneumatici orizzontali (standard), espandibile fino a otto
- Battuta materiale sinistra (battuta destra opzionale per lavorazioni di sovralunghezza)
- Testa angolare rotante HSK-F63 per due utensili; attacco utensile HSK-F63
- Vasche per trucioli, lubrificazione minima e liquido di taglio ad alte prestazioni
- Unità di comando portatile e misura di profondità
Opzioni
- Utensili e portautensili aggiuntivi
- Cambiatori utensili automatici per max 4 utensili standard o per testa angolare
- Panel PC 21,6" (i7), lettore barcode, porta appunti
- Unità di raffreddamento Green Line per quadro elettrico; cabina di protezione completa opzionale
- Misura lunghezza su due lati, doppio serraggio e altri accessori su richiesta
Dati tecnici
SBZ 122/71
- Lunghezza max di lavoro senza lavorazione testale: 4.150 mm
- Lunghezza max con lavorazione testale: 4.000 mm
- Corse X / Y / Z: 4.295 mm / 910 mm / 475 mm (Vmax X 120 / Y 60 / Z 50 m/min)
- Direzioni di lavorazione: 5 (alto, posteriore, anteriore, sinistra, destra)
- Precisione di posizionamento: ±0,1 mm
- Mandrino: 8 kW S1, max 24.000 rpm (raffreddato ad aria); attacco utensile HSK-F63
- Postazioni magazzino utensili: 4 (max. 16); cambio automatico
- Diametro fresatrice disco: 120 mm; lunghezza utensile max: 150 mm
- Aria compressa: > 7 bar; consumo aria ca. 185 l/min con nebulizzazione
- Alimentazione: 400 V, 3~, 50 Hz, 25 A
- Dimensioni (L x P x A): 6.592 x 2.171 x 3.000 mm; Peso ca. 2.900 kg
