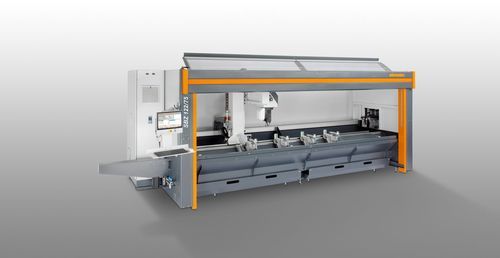

Centro di taglio e lavorazione multifunzione SBZ 122/75CNCper profilati in alluminioper profilati PVC
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tipo
- CNC, multifunzione
- Materiali da lavorare
- per profilati PVC, per profilati in alluminio
Descrizione
Descrizione
Dotazione della macchina
Opzioni
Caratteristiche / Specificazioni tecniche
- Progettato per la lavorazione economica e razionale di profili in alluminio, PVC e acciai a parete sottile
- Tutte le operazioni (fresatura, foratura, filettatura) avvengono con la barra del profilo bloccata per preservare la superficie
- Asse A posizionabile in continuo da -120° a +120° e asse C da -220° a +220°; tutti e cinque gli assi possono muoversi simultaneamente con RTCP
- Posizionamento autonomo delle morse con riconoscimento automatico per evitare collisioni
- Posizionamento rapido dell'unità di lavorazione fino a 120 m/min grazie a servoazionamenti dinamici
- Filettatura senza mandrino di compensazione; il modulo 2 assi A/C può ospitare una lama da sega da 180 mm
- Basi inclinata ergonomica, controllo 5 assi moderno e encoder assoluti (nessuna corsa di riferimento necessaria)
- Mandrino Power-Torque con controllo chiuso della velocità per tempi di avvio/arresto ridotti; basso consumo e accoppiamento del bus DC per maggiore efficienza energetica
- Panel PC 18,5" (i5) Windows, programmazione eluCam sul pannello operatore e manutenzione remota
- Gruppo di continuità (UPS) e funzioni di sicurezza integrate e certificate
Dotazione della macchina
- Mandrino fresatrice raffreddato ad acqua 7 kW, S1
- Posizionamento autonomo delle morse e riconoscimento automatico
- Cabina di protezione e quattro dispositivi di serraggio pneumatici orizzontali
- Battuta materiale a sinistra
- Alloggiamento utensili HSK-F63 e cambio utensili automatico con 12 posizioni (senza utensili)
- Vasche di raccolta trucioli, sistema di lubrificazione minima e liquido da taglio ad alte prestazioni
- Pannello operativo portatile e misuratore di profondità
Opzioni
- Utensili e portautensili
- Lama da sega 180 mm
- Misurazione della lunghezza su entrambi i lati e battuta aggiuntiva per sovra-lunghezze (sinistra)
- Battuta di riferimento materiale (destra) per posizionamento in caso di sovra-lunghezza
- Unità di raffreddamento Green Line per ridotto consumo energetico dell'armadio elettrico
- Lettore di codici a barre e cabina di protezione completamente chiudibile (opzionale)
- Quattro morse standard, espandibile fino a otto; serraggio doppio e altri accessori su richiesta
- Panel PC 21,6" (i7), porta appunti, copertura insonorizzata, unità di serraggio ottimizzata per evitare collisioni
Caratteristiche / Specificazioni tecniche
- Modello: SBZ 122/75
- Lunghezza max. di lavorazione senza lavorazione frontale: 3.851 mm
- Lunghezza max. con lavorazione frontale: 3.525 mm
- Percorso asse X: 4.176 mm, Vmax 120 m/min
- Percorso asse Y: 1.040 mm, Vmax 60 m/min
- Percorso asse Z: 540 mm, Vmax 30 m/min
- Direzioni di lavorazione: 5 (alto, posteriore, anteriore, sinistra, destra)
- Precisione di posizionamento: ±0,1 mm
- Regime mandrino: max 20.000 rpm; potenza mandrino: 7 kW, S1 (raffreddato ad acqua)
- Alloggiamento utensili: HSK-F63; cambio utensili: automatico; posizioni: 12
- Diametro fresa disco: 120 mm; lama sega: 180 mm; lunghezza utensile max.: 150 mm
- Posizionamento morse: autonomo; morse: Premium (con guide lineari)
- Software: eluCam; aria compressa: > 7 bar
- Alimentazione: 400 V, 3~, 50 Hz, 25 A; consumo aria ca. 185 l/min (con nebulizzazione)
- Dimensioni totali: 7.643 x 2.171 x 3.000 mm (L x P x A); peso: ca. 3.800 kg
