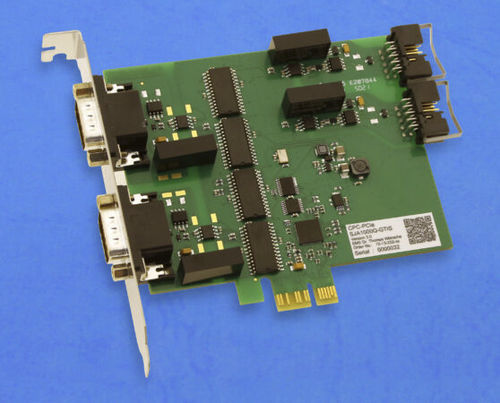

Scheda di interfaccia CAN CPC-PCIe/SJA1000 series

PCIeindustriale

CPC-PCIe è una scheda plug-in CAN passiva per slot PCIe x1. La CPC-PCIe è stata progettata per applicazioni industriali di serie e presenta una struttura robusta ed economica. La CPC-PCIe supporta uno, due o quattro canali CAN che possono essere utilizzati in modo indipendente con diverse velocità di trasmissione dati. L'interfaccia è dotata del controller CAN SJA1000 di NXP, che offre buone caratteristiche diagnostiche. CPC-PCIe mappa i controllori CAN direttamente nello spazio degli indirizzi del PC e consente l'accesso ai messaggi CAN con basse latenze. Il software esistente per il controllore CAN supportato può essere facilmente adattato. Per i sistemi operativi Windows e Linux sono disponibili gratuitamente kit di sviluppo software con API identiche. Come opzione, il CPC-PCIe è disponibile con separazione galvanica tra PC e bus CAN. La separazione galvanica tra i canali CAN è possibile anche mediante convertitori DC/DC separati. Per applicazioni in PC embedded compatti, il CPC-PCIe è disponibile anche in versione a basso profilo con un massimo di due canali CAN. Supporta frame a 11 e 29 bit Disponibile anche in versione a basso profilo con max. 2 canali CAN È supportato il socketCAN di Linux Kit di sviluppo gratuiti per Windows 8.x/10/11 e Linux La configurazione e la comunicazione CAN con il CPC-PCIe avvengono tramite accessi all'area degli indirizzi di memoria del PC. Le aree dati appropriate sono mappate dal CPC-PCIe e dal software "plug&play" nello spazio degli indirizzi di memoria. Grazie all'accesso diretto ai controllori CAN, la comunicazione CAN avviene con tempi di latenza ridotti.
