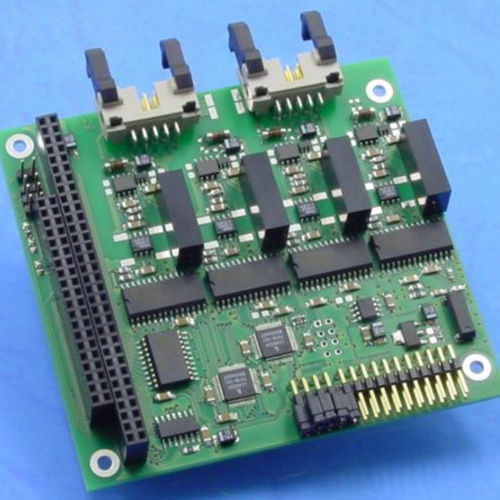

Scheda di interfaccia CAN CPC–104M series

PCI-104industriale

Il CPC-104M è un modulo di interfaccia CAN passivo per sistemi basati su PC/104. Progettato per applicazioni industriali di serie, il CPC-104M ha una struttura robusta ed economica. Il CPC-104M supporta fino a quattro controllori CAN NXP SJA1000. Il CPC-104M mappa il controllore CAN nello spazio degli indirizzi del PC, consentendo così l'accesso ai messaggi CAN con una bassa latenza. Il software esistente per il controllore CAN supportato può essere facilmente adattato. Il CPC-104M può essere fornito opzionalmente con disaccoppiamento galvanico sul bus CAN. In questo caso, l'alimentazione del convertitore CC/CC è derivata dalla linea +5 V PC/104. Il CPC-104M è disponibile in diverse configurazioni per quanto riguarda il numero di canali CAN e il disaccoppiamento galvanico. 1, 2 o 4 canali CAN, dotati di controller CAN NXP SJA1000 Separazione galvanica opzionale tra i canali CAN Intervallo di temperatura esteso Il CPC-104M è mappato nello spazio di memoria del PC con un indirizzo di base compreso tra C0000h e DE000h e occupa 1536 byte. Grazie alla disponibilità del controller CAN nello spazio di memoria, la comunicazione CAN avviene direttamente e con un basso tempo di latenza. La memoria occupata dal CPC-104M è suddivisa in due sottogruppi. Il primo sottogruppo racchiude i registri di configurazione della scheda e inizia con l'indirizzo di base. Il secondo sottogruppo consente l'accesso al controllore CAN.
