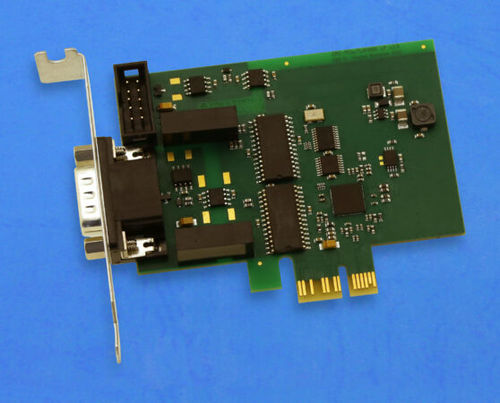

Scheda di interfaccia CAN CPC-PCIe/SJA series

PCIeindustrialelow profile

CPC-PCIe low profile è una scheda plug-in CAN passiva per slot PCIe x1. CPC-PCIe low profile è stata progettata per applicazioni industriali di serie e presenta una struttura robusta ed economica. CPC-PCIe low profile supporta uno o due canali CAN che possono essere gestiti in modo indipendente con diverse velocità di trasmissione dati. L'interfaccia è dotata del controller CAN NXP SJA1000, che offre buone caratteristiche diagnostiche. CPC-PCIe low profile mappa i controller CAN direttamente nello spazio degli indirizzi del PC e consente l'accesso ai messaggi CAN con basse latenze. Il software esistente per il controllore CAN supportato può essere facilmente adattato. Per i sistemi operativi Windows e Linux sono disponibili gratuitamente kit di sviluppo software con API identiche. La comunicazione CAN con il CPC-PCIe low profile può essere gestita sia in modalità controllata da interrupt che in modalità polled, i canali di interrupt vengono assegnati automaticamente (Plug & Play).Opzionalmente, il CPC-PCIe low profile è disponibile con separazione galvanica tra PC e bus CAN. La separazione galvanica tra i canali CAN è possibile anche mediante convertitori DC/DC separati. Separazione galvanica opzionale tra i canali CAN Supporta frame a 11 e 29 bit È supportato il socketCAN di Linux Kit di sviluppo gratuiti per Windows 7/8.x/10/11 e Linux La configurazione e la comunicazione CAN con il CPC-PCIe avvengono tramite accessi all'area degli indirizzi di memoria del PC. Le aree dati appropriate sono mappate dal CPC-PCIe e dal software "plug&play" nello spazio degli indirizzi di memoria. Grazie all'accesso diretto ai controllori CAN, la comunicazione CAN avviene con tempi di latenza ridotti.
