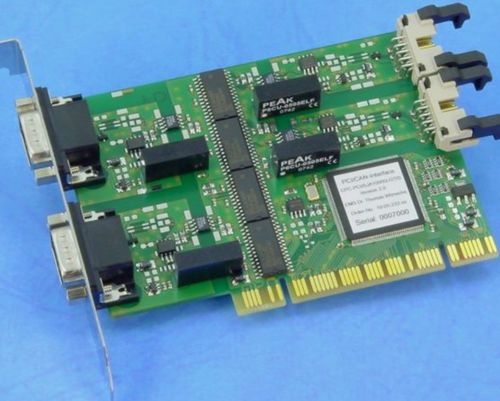

Scheda di interfaccia CAN CPC-PCI series

PCIindustriale

CPC-PCI è una scheda plug-in CAN passiva per slot PCI. La CPC-PCI è stata progettata per applicazioni industriali di serie e presenta una struttura robusta ed economica. La CPC-PCI supporta uno, due o quattro canali CAN che possono essere gestiti indipendentemente con diverse velocità di trasmissione dati. L'interfaccia è dotata del controller CAN SJA1000 di NXP, che offre buone caratteristiche diagnostiche. Il CPC-PCI mappa i controllori CAN direttamente nello spazio degli indirizzi del PC e consente l'accesso ai messaggi CAN con basse latenze. Il software esistente per il controllore CAN supportato può essere facilmente adattato. Per i sistemi operativi Windows e Linux sono disponibili gratuitamente kit di sviluppo software con API identiche. In opzione, il CPC-PCI è disponibile con separazione galvanica tra PC e bus CAN. La separazione galvanica tra i canali CAN è possibile anche mediante convertitori DC/DC separati. Separazione galvanica opzionale tra i canali CAN Supporta frame a 11 bit e frame a 29 bit È supportato il socketCAN di Linux Kit di sviluppo gratuiti per Windows 7/8.x/10/11 e Linux La configurazione e la comunicazione CAN con il CPC-PCI avvengono tramite accessi all'area degli indirizzi di memoria del PC. Le aree dati appropriate sono mappate dal CPC-PCI e dal software "plug & play" nello spazio degli indirizzi di memoria. Grazie all'accesso diretto ai controllori CAN, la comunicazione CAN avviene con un basso tempo di latenza. La memoria utilizzata dal CPC-PCI è suddivisa in diverse sezioni. I registri di controllo consentono di rilevare il tipo di interfaccia, analogamente alle interfacce CPC-Card, CPC-XT e CPC-104, e di generare reset hardware per i controllori CAN.
