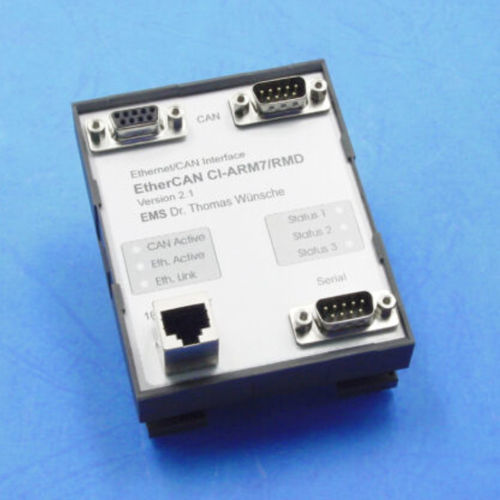

Gateway di comunicazione EtherCAN CI-ARM7/RMD series

industrialeEthernetserie

Il gateway Ethernet/CAN EtherCAN CI-ARM7 trasmette dati tra una rete CAN e sistemi Ethernet. In quanto interfaccia CAN universale con interfaccia Ethernet, EtherCAN CI-ARM7 è indipendente dai bus di dati interni e può quindi essere utilizzato con una varietà di stazioni di lavoro diverse (PC, Mac, UNIX-workstation). EtherCAN CI-ARM7 include un Nuvoton NUC740A (core ARM7) con clock a 80 Mhz e sistema operativo Linux. Inoltre, il dispositivo dispone di 16 MB di SDRAM e 2 MB di Flash. Il collegamento al bus CAN è effettuato da un controller CAN del tipo NXP SJA1000 e supporta i protocolli CAN 2.0A e 2.0B. Il protocollo utilizzato per la comunicazione tra un host e EtherCAN CI-ARM7 è documentato e divulgato. Sono disponibili gratuitamente kit di sviluppo che consentono di realizzare applicazioni client per i sistemi operativi Windows 7/8.x/10/11 o Linux. Microcontrollore Nuvoton NUC740A con controller CAN NXP SJA1000 Interfaccia seriale per la configurazione del dispositivo Kit di sviluppo gratuiti per Windows 7/8.x/10/11 e Linux EtherCAN CI-ARM7 comprende un segmento CAN collegato da un connettore maschio e uno femmina di tipo D-Sub9, con assegnazione dei pin conforme allo standard CiA DS-102. Oltre ai segnali CAN, i connettori trasportano anche l'alimentazione di EtherCAN CI-ARM7. Inoltre, EtherCAN CI-ARM7 include un connettore Ethernet (RJ45, 10/100 MBit/s) e un connettore seriale (D-Sub9).
