CTrans OL funge da ricetrasmettitore per la trasmissione trasparente del protocollo dei segnali CAN tra le sezioni in rame attraverso una fibra ottica. Diversi miglioramenti tecnici possono essere ottenuti con la trasmissione ottica dei segnali CAN, come la separazione sicura delle alte tensioni e l'insensibilità alle perturbazioni elettromagnetiche. Inoltre la trasmissione trasparente dei segnali CAN con CTrans OL conserva i principali vantaggi del CAN, come la correzione degli errori e l'accesso al bus con priorità. Come i ripetitori Ctrans OL può essere utilizzato per costruire topologie di cablaggio flessibili. Si possono realizzare strutture a stella e ad albero così come linee di stub. La soppressione degli errori integrata riduce l'influenza dei segmenti difettosi sulle sezioni intatte. Per la connessione ottica sono supportate fibre PMMA economiche con connessione a innesto e fibre di vetro multimodali da 62,5 µm con connettori ST. A seconda del tipo di fibra si può raggiungere una distanza di cablaggio fino a 1000m. Tre LED sul pannello frontale indicano lo stato dell'alimentazione interna e se viene ricevuto un segnale sulla connessione CAN o a fibre ottiche.
Caratteristiche speciali

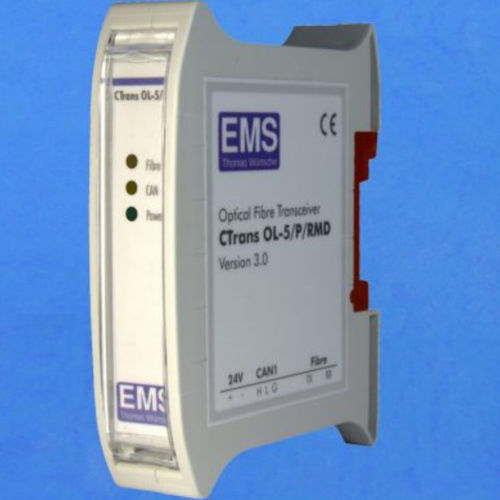

Ottico-Fibra-Transceiver CTrans OL
Accoppiamento di sistemi CAN tramite fibra ottica
Disponibile per PMMA e fibra di vetro, collegamento tramite connettore a spina o ST
Protocollo trasparente; i meccanismi di gestione degli errori CAN sono mantenuti
Soppressione estesa degli errori
LED per indicare lo stato
Accessorio: Fibra ottica PMMA per prodotti CTransOL-P
---
