Gateway di comunicazione CG-ARM7

RS232CAN

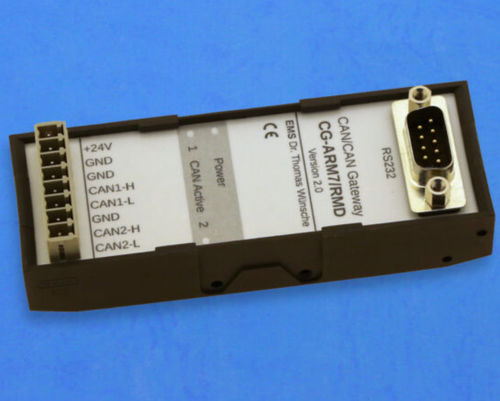

Descrizione Il gateway CAN/CAN montabile su rotaia CG-ARM7 trasmette i segnali CAN tra i sottosistemi. CG-ARM7 permette una progettazione flessibile della topologia di cablaggio. Si possono realizzare strutture a stella e ad albero, così come strutture di linea estese. Tra le funzioni disponibili vi sono l'adattamento della velocità di trasmissione dati, il filtraggio dei messaggi e la conversione degli identificatori tra i bus accoppiati. La limitazione della massima velocità di trasmissione dei dati in funzione della lunghezza del cavo per i singoli segmenti CAN può essere abolita per l'intero sistema mediante l'uso di CG-ARM7. CG-ARM7 ottiene il suo potenziale mediante l'uso di un microcontrollore a 32 bit con clock a 48MHz. L'elaborazione ad alta velocità e le basse latenze consentono l'uso con elevate velocità di trasmissione dati e carichi di bus. L'uso di CG-ARM7 promuove in particolare le applicazioni in serie a basso costo. La configurazione delle funzioni del dispositivo può avvenire sia attraverso CAN che attraverso l'interfaccia RS232 incorporata. Il software di download per la configurazione è disponibile sia per PC Windows che per PC Linux. CG-ARM7 è disponibile nella versione HS/LS che permette la conversione da alta velocità a bassa velocità CAN. Per compiti speciali, come la modifica del contenuto dei dati dei messaggi CAN, è disponibile un kit di sviluppo per la scrittura di firmware specifico per CG-ARM7. Caratteristiche speciali CAN/CAN-Gateway CG-ARM7 Collegamento di sottoreti CAN con diverse velocità di trasmissione dati Filtraggio e buffering del traffico dati Supporto di identificatori a 11 e 29 bit Aumento dell'estensione del sistema Microcontrollore NXP LPC2119 con 2 controllori CAN interni
