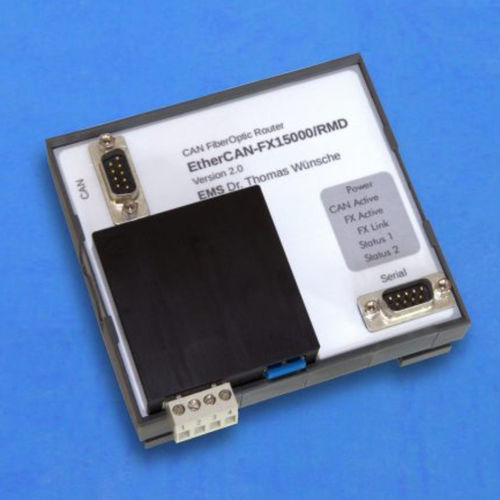

Router CAN EtherCAN FX series

di datiRS232TCP/IP

EtherCAN FX trasmette dati tra reti CAN utilizzando la fibra ottica. Per realizzare la connessione, due dispositivi sono collegati tra loro. Il protocollo di trasmissione utilizzato sulla fibra ottica è l'affidabile protocollo TCP/IP. L'uso del TCP/IP elimina le restrizioni di lunghezza/datarata, mentre i meccanismi di gestione degli errori tipici del CAN sono conservati all'interno delle singole sottoreti. A seconda del tipo di dispositivo, sono possibili estensioni fino a 15 km o 40 km.EtherCAN FX include un Samsung S3C4510B (core ARM7) con clock a 50 Mhz e un sistema operativo Linux. Inoltre, il dispositivo dispone di 16 MB di SDRAM e 2 MB di Flash. Il collegamento al bus CAN è effettuato da un controller CAN del tipo NXP SJA1000 che supporta i protocolli CAN 2.0A e 2.0B.L'uso di Embedded Linux come sistema operativo consente lo sviluppo di software specifici per l'applicazione EtherCAN FX; un kit di sviluppo dell'applicazione è disponibile separatamente.Le applicazioni di sicurezza con SafetyBUS p sono supportate dalla versione SBR FX. Potente microcontrollore a 32 bit Samsung S3C4510B con controller CAN SJA1000 I meccanismi di gestione degli errori tipici del CAN sono conservati Possibilità di estensioni in fibra ottica fino a 15/40 km (2 diversi tipi di dispositivi) Adattamento a protocolli di livello superiore (ad es. SafetyBus p, CANopen) tramite firmware specifico EtherCAN FX include un segmento CAN collegato tramite una spina D-Sub9 maschio. L'alimentazione del dispositivo avviene tramite terminali a innesto con quattro contatti. Per la configurazione è disponibile un'interfaccia RS232. Una coppia di fibre ottiche monomodali (9 µm) è collegata da connettori LC.
