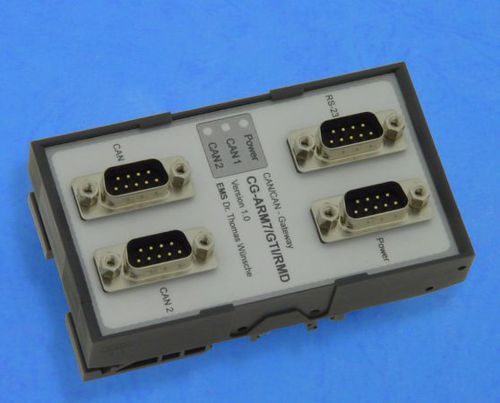

Gateway di comunicazione CG-ARM7/GTI

RS232CAN

Il gateway CAN/CAN CG-ARM7/GTI trasmette i segnali CAN tra i sottosistemi. CG-ARM7/GTI consente una progettazione flessibile della topologia del cablaggio. Si possono realizzare strutture a stella e ad albero, così come strutture di linea estese. La separazione galvanica tra i canali CAN permette l'uso con potenziali di terra divergenti. Tra le funzioni disponibili vi sono l'adattamento della velocità di trasmissione dati, il filtraggio dei messaggi e la conversione degli identificatori tra i bus accoppiati. La limitazione della massima velocità di trasmissione dati in funzione della lunghezza del cavo per i singoli segmenti CAN può essere abolita per l'intero sistema con l'impiego di CG-ARM7/GTI. CG-ARM7/GTI ottiene il suo potenziale attraverso l'uso di un microcontrollore a 32 bit con clock a 48MHz. L'elaborazione ad alta velocità e le basse latenze consentono l'uso con elevate velocità di trasmissione dati e carichi di bus. L'uso di CG-ARM7/GTI promuove in particolare le applicazioni in serie a basso costo. La configurazione delle funzioni del dispositivo può avvenire sia attraverso CAN che attraverso l'interfaccia RS232 integrata. Il software di download per la configurazione è disponibile sia per PC Windows che per PC Linux. Per compiti speciali, come la modifica del contenuto dei dati dei messaggi CAN, è disponibile un kit di sviluppo per la scrittura di firmware specifico per CG-ARM. Caratteristiche speciali CAN/CAN-Gateway CG-ARM7/GTI Collegamento di sottoreti CAN con diverse velocità di trasmissione dati Separazione galvanica tra i canali CAN Separazione galvanica dei canali CAN all'alimentazione elettrica Filtraggio e buffering del traffico dati Supporto di identificatori a 11 e 29 bit Microcontrollore NXP LPC2119 con 2 controllori CAN interni Montabile su rotaia
