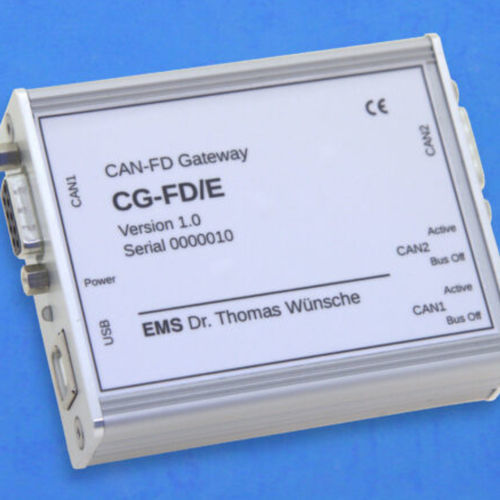

Gateway CAN CG-FD/E

di comunicazioneindustrialeUSB

Il gateway CAN FD/CAN CG-FD/E è progettato per applicazioni in cui è fondamentale un'elevata flessibilità. I valori estesi della tensione di alimentazione e dell'intervallo di temperatura operativa soddisfano i requisiti tipici delle applicazioni automobilistiche. L'interfaccia USB viene utilizzata per configurare il dispositivo e per fornire opzionalmente la tensione di alimentazione. Lo strumento di configurazione cg-fd-tool è in dotazione e offre un modo intuitivo per configurare il gateway. Tra le funzioni disponibili del firmware standard vi sono l'adattamento della velocità di trasmissione dei dati, il filtraggio dei messaggi e la conversione degli identificatori tra i bus accoppiati. La limitazione della velocità massima di trasmissione dei dati in base alla lunghezza del cavo per un segmento CAN o CAN FD può essere eliminata per l'intero sistema con l'uso di CG-FD/E. Il CG-FD/E ottiene il suo potenziale grazie all'uso di un microcontrollore Cortex M4 con clock a 160 MHz. L'elaborazione ad alta velocità e le basse latenze ne consentono l'uso con elevate velocità di trasmissione dati e carichi di bus. Connessione di sistemi CAN con diverse velocità di trasmissione dati Filtraggio e buffering del traffico dati Mappatura degli identificatori tra ingresso e uscita Microcontrollore Cortex M4 funzionante a 160 MHz con 2 controllori CAN FD interni Intervallo di tensione di alimentazione esteso Intervallo di temperatura esteso Il collegamento del bus CAN avviene tramite un connettore D-Sub9 maschio e femmina. Questi sono utilizzati anche come connessione di alimentazione predefinita. È presente un'interfaccia USB per la configurazione, il download del firmware e l'alimentazione opzionale.
