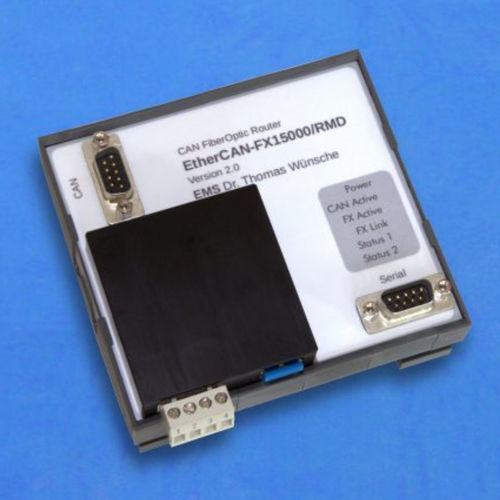

Router CAN SBR FX series

di datiEthernetTCP/IP

Il router in fibra ottica CAN SBR FX trasmette i dati tra reti CAN utilizzando la fibra ottica. Per realizzare la connessione, due dispositivi sono collegati tra loro. Il protocollo di trasmissione utilizzato sulla fibra ottica è l'affidabile protocollo TCP/IP. L'uso del TCP/IP elimina le restrizioni di lunghezza/datarata, mentre i meccanismi di gestione degli errori tipici del CAN sono conservati all'interno delle singole sottoreti. A seconda del tipo di dispositivo, sono possibili estensioni fino a 15 km o 40 km.SBR FX include un Samsung S3C4510B (core ARM7) con clock a 50 Mhz e un sistema operativo Linux. Inoltre, il dispositivo dispone di 16 MB di SDRAM e 2 MB di Flash. Il collegamento al bus CAN è effettuato da un controller CAN del tipo NXP SJA1000 che supporta i protocolli CAN 2.0A e 2.0B. L'uso di Embedded Linux come sistema operativo consente lo sviluppo di software specifico per SBR FX; un kit di sviluppo applicazioni è disponibile separatamente. Potente microcontrollore a 32 bit Samsung S3C4510B con controller CAN SJA1000 Abrogazione delle restrizioni di estensione/datarata del bus CAN I meccanismi di gestione degli errori tipici del CAN sono conservati Possibilità di estensioni in fibra ottica fino a 15/40 km (2 diversi tipi di dispositivi) Adattamento a protocolli di livello superiore (ad es. SafetyBus p, CANopen) mediante firmware specifico
