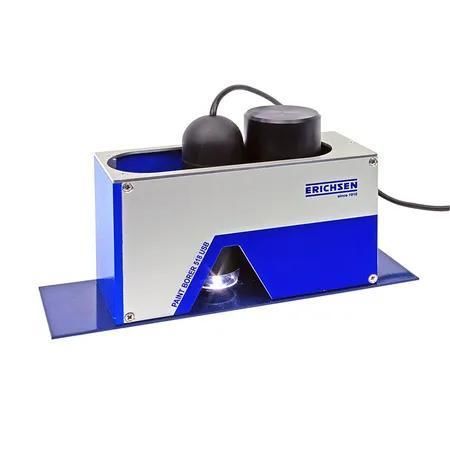

Misuratore di spessore di rivestimento PAINT BORER 518 USB

per verniceportatileottico

Panoramica
Il PAINT BORER 518 USB è un misuratore portatile dello spessore del rivestimento che opera con il metodo standardizzato di taglio a cuneo. Integra un microscopio digitale 50x ad alta risoluzione con illuminazione regolabile e sensore CMOS da 2 MP. La connessione USB a PC/portatile/tablet WINDOWS e il software fornito consentono acquisizione, misura e documentazione digitali direttamente sul campione.

Progettazione
Lo strumento presenta un involucro compatto e robusto che racchiude l'unità di foratura, il microscopio digitale, l'illuminazione del campione e la batteria. Un carrello scorrevole orizzontale ospita la punta di foratura e il microscopio, evitando il riposizionamento dell'intero strumento dopo la foratura. La punta è montata su molla e si attiva automaticamente alla pressione. Punte in carburo intercambiabili con angoli di taglio definiti coprono tre intervalli di misura standard. L'illuminazione offre modalità continua o a impulsi con tre livelli di intensità. Alimentazione tramite batteria ricaricabile da 9 V; funzionamento a rete possibile con l'alimentatore fornito.

Principio di prova

• Applicare un segno di contrasto sul punto di prova e posizionare lo strumento sul campione
• Portare la punta di foratura sul segno e abbassare per forare il rivestimento fino al substrato
• Spostare il microscopio sopra il foro e accendere l'illuminazione per visualizzare il taglio
• Utilizzare lo schermo del PC e il cursore per marcare il centro del foro e le linee di transizione visibili per la misurazione

Il software incluso calcola gli spessori di strato dall'angolo di foratura (funzione tangente), supporta l'analisi multistrato e compensa i fori ellissoidali su geometrie curvate monodimensionali. La visualizzazione può essere BN o in falsi colori per migliorare il contrasto. È possibile salvare i log completi di misurazione (dati + immagine) per evitare perdite di informazione.

Software e connettività
Interfaccia USB 2.0 / 3.0. Formato immagine: PNG. Lingue OSD: tedesco, inglese. Compatibile con Windows XP / Vista / 7 / 8 / 10 / 11. Il software standard include formule di misura, calcolo tangenziale, opzioni di visualizzazione e registrazione dati/immagini.

Contenuto della fornitura

• Misuratore di spessore PAINT BORER 518 USB
• Punta n. 5 per spessori fino a 300 μm (fattore di scala 3 μm/punto scala / angolo di taglio 8,5°)
• 2 pennarelli (nero/argento)
• Cacciavite
• Batteria ricaricabile (9 V)
• Alimentatore (100 - 240 VAC, 47 - 63 Hz)
• Software (chiavetta USB)
• Cavo USB
• Standard di calibrazione
• Valigetta in plastica
• Istruzioni per l'uso

Norme

• EN ISO 19399
• ISO 2808
• ASTM D 4138
• ASTM D 5796

Specifiche tecniche

• Azionamento: Elettrico
• DT / NDT: DT
• Substrato: Qualsiasi
• Dimensioni (L x P x A): 155 mm x 55 mm x 110 mm
• Peso netto: ca. 850 g
• Sensore immagine: 2 MegaPixels (interpolato a 5 M)
• Sorgente luminosa: 8 LED bianchi, regolabili
• Lingue OSD: Tedesco, Inglese
• Interfaccia PC: USB 2.0 o 3.0
• Formato immagine: PNG
• Spessore di strato: fino a 2000 µm
• Sistemi operativi: Windows XP / Vista / 7 / 8 / 10 / 11
• Ingrandimento: 50x
• Capacità multistrato: Sì
• Alimentazioni alternative: batteria ricaricabile 9 V o alimentatore (100 - 240 VAC → 18 VDC / 0,8 A)
