Misuratore di spessore per strutture in calcestruzzo Model 455

per materie plasticheper vernicedi rivestimento

Descrizione Il P.I.G. 455 è un misuratore per ispezione vernice indicato quando le tecniche di misura elettromagnetiche convenzionali risultano inefficaci, in particolare per rivestimenti su legno, calcestruzzo, materie plastiche e altri substrati non metallici.

Principio di prova Il P.I.G. 455 si basa sulla procedura normalizzata del taglio a cuneo: il rivestimento viene inciso ad un angolo definito fino al substrato. Lo spessore dello strato (s) si calcola dalla proiezione della pendenza (b) della faccia di taglio misurata con un microscopio di misura e dall'angolo di taglio (α). È possibile determinare anche gli spessori individuali nei sistemi multistrato.

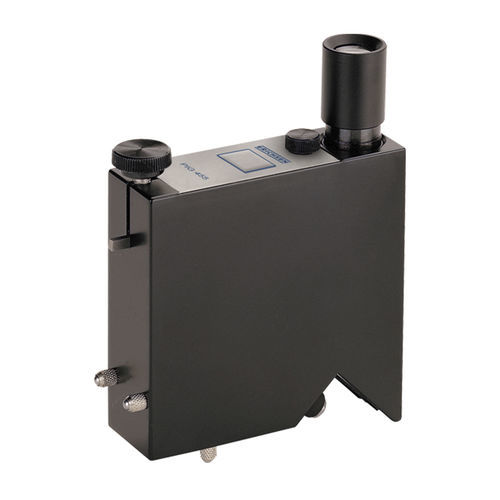

Progettazione e funzionamento Il P.I.G. 455 è un blocco in alluminio verniciato di nero che incorpora i seguenti elementi funzionali:

• Punta in carburo intercambiabile con lama di taglio angolare rettificata di precisione.
• Microscopio di misura con ingrandimento 50× e reticolo 2 mm con divisione 1/100, adatto anche per attività di ispezione.
• Due coppie di spilli di supporto per fissare il microscopio e guidare la punta in carburo.
• Alloggiamento per batterie per 2 batterie AA (mignon).
• Combinazione di LED e guida in fibra ottica per un'illuminazione ottimale del campione a basso consumo.
• Chiave per l'illuminazione integrata.

Contenuto della fornitura

• Misuratore di ispezione vernice P.I.G. 455
• Punta in carburo n. 6
• Pile AA (2 pz)
• Penna per marcatura
• Custodia in pelle
• Istruzioni per l'uso

Norme

• DIN 50986
• DIN EN ISO 2808
• ASTM D 4138
• AS 1580 Metodo 408.1

Dati tecnici DT/NDT: DT
Substrato: legno, calcestruzzo, materie plastiche e altri substrati non metallici
Dimensioni: circa 110 x 85 x 25 mm
Peso netto: 0,4 kg
Sorgente luminosa: LED bianco diffuso
Alimentazione: 2 x batterie AA
Spessore del film: fino a 2000 µm
Capacità multistrato: sì
Campo di misura (standard): 2 - 200 µm
Microscopio (reticolo): 2 mm (divisione 1/100)
Microscopio (ingrandimento): 50×

Caratteristiche / specifiche tecniche

• Modello: P.I.G. 455
• Principio di misura: procedura normalizzata di taglio a cuneo
• Ingrandimento del microscopio di misura: 50×
• Reticolo: 2 mm con divisione 1/100
• Campo di misura (standard): 2 - 200 µm
• Spessore massimo: fino a 2000 µm
• Compatibilità substrati: rivestimenti su legno, calcestruzzo, materie plastiche e altri substrati non metallici
• Dimensioni: circa 110 x 85 x 25 mm
• Peso netto: 0,4 kg
• Illuminazione: LED con guida in fibra ottica
• Alimentazione: 2 x batterie AA
