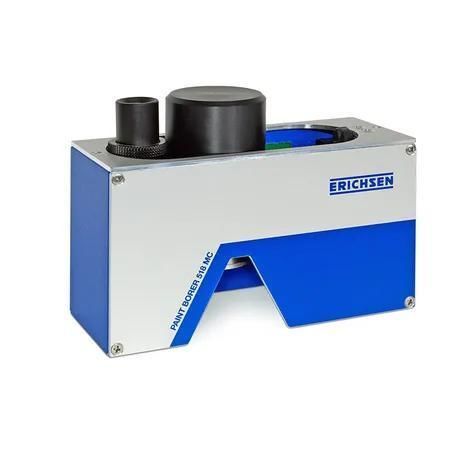

Misuratore di spessore di rivestimento PAINT BORER 518 MC

per verniceportatileottico

Descrizione
Il PAINT BORER 518 MC misura lo spessore dei rivestimenti mediante il metodo normalizzato di taglio a cuneo: una punta con angolo definito crea un piccolo foro conico e la larghezza proiettata della superficie di taglio permette di calcolare lo spessore dello strato tramite una relazione geometrica. Il microscopio di misura 50× mostra cerchi concentrici; la differenza dei raggi misurata sulla scala, moltiplicata per il fattore di scala, fornisce lo spessore del film.

Apparecchio di misura
Il PAINT BORER 518 MC è un dispositivo compatto e autonomo che integra l'unità di foratura, il microscopio di misura, l'illuminazione del campione e la batteria ricaricabile in un robusto involucro. Un carrello scorrevole orizzontale integra punta e microscopio, per cui non è necessario riposizionare l'apparecchio tra la foratura e la misurazione. Le punte in metallo duro montate a molla si attivano automaticamente quando premute sul campione; sono fornite punte intercambiabili con angoli di taglio definiti per tre gamme di misura standard. Il microscopio 50× dispone di una scala a 100 tacche che garantisce una risoluzione dell'1 % indipendentemente dalla gamma. Il controllo dell'illuminazione posteriore offre luce continua o tre livelli di intensità e una modalità intermittente per prolungare la durata della batteria. Batteria ricaricabile 9 V inclusa; è possibile l'alimentazione di rete tramite il caricabatterie. Il microscopio è spostabile su due assi perpendicolari e la scala è ruotabile per valutare fori ellittici su campioni curvi o inclinati.

Funzionamento

• Applicare un segno di contrasto con un pennarello e posizionare lo strumento sul campione
• Posizionare e abbassare la punta; il motore si avvia automaticamente e fora lo strato fino al substrato
• Posizionare il microscopio sul foro e accendere l'illuminazione
• Contare le tacche della scala tra il substrato e il segno di contrasto e moltiplicare per il fattore di scala per ottenere lo spessore

Contenuto della fornitura

• Misuratore di spessore PAINT BORER 518 MC
• Punta 5 per spessori fino a 300 µm (fattore di scala 3 µm/tacca, angolo di taglio 8,5°)
• 2 pennarelli (nero/argento)
• Cacciavite
• Batteria ricaricabile (9 V)
• Alimentatore (100 - 240 VAC, 47 - 63 Hz)
• Valigetta in plastica
• Istruzioni per l'uso

Norme

• EN ISO 19399
• ISO 2808
• ASTM D 4138
• ASTM D 5796

Caratteristiche tecniche

• Motore: Elettrico
• DT / NDT: DT
• Substrato: Qualsiasi
• Dimensioni (L x W x H): 155 mm x 55 mm x 110 mm
• Peso netto: ca. 850 g
• Spessore di rivestimento: fino a 2000 µm
• Risoluzione di misura: 1 %
• Capacità multi-strato: Sì
• Alimentazione (opz.) Accu: 6F22
• Alimentazione (opz.) Batteria (9V): 6LR61
• Alimentazione (opz.) Alimentatore esterno: (100 - 240) VAC, (47 - 63) Hz → 18 VDC / 0,8 A
• Dimensioni minime del campione senza tavola: ca. 150 x 25 mm
• Dimensioni minime del campione con tavola (piccoli pezzi): ≥ 17 mm
