Misuratore di spessore per materie plastiche WedgeSoft X

di materialidi rivestimentoper strutture in calcestruzzo

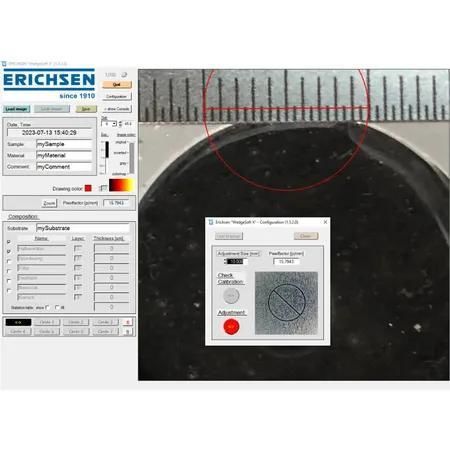

WedgeSoft X è una soluzione software per la misurazione meccanico-ottica dello spessore dei rivestimenti. Importa immagini acquisite separatamente (da microscopio digitale, smartphone o tablet) e determina spessori di strato fino a 6000 µm. Viene fornito con un dongle di sicurezza per lattivazione e supporta misure multistrato (fino a 6 strati).


Flusso di misurazione

Il software viene eseguito tramite un dongle di sicurezza e si attiva inserendo il dongle nel computer.

Le immagini destinate alla misurazione devono fornire un fattore di scala della fotocamera come variabile di verifica (il software offre un campo di input opzionale) oppure includere una scala posizionata accanto al foro (es. una riga dacciaio tarata).

Le linee di contrasto vengono posizionate con il cursore alla transizione tra substrato e rivestimento e al bordo superiore del rivestimento.

Dopo linserimento dellangolo di taglio a cuneo, il software calcola automaticamente lo spessore dello strato.

È possibile marcare e misurare contemporaneamente più strati (fino a 6).

Contenuto della consegna

Software WedgeSoft X

Dongle di sicurezza

Note

La punta di trapano speciale TCG non è inclusa nella consegna.

Caratteristiche / specifiche tecniche

Numero dordine: 03350331

Spessore massimo misurabile del rivestimento: fino a 6000 µm

Misura multistrato: fino a 6 strati simultaneamente

Attivazione: dongle di sicurezza (incluso)

Fonti immagine supportate: microscopio digitale, smartphone, tablet (importazione di immagini acquisite separatamente)

Verifica scala: inserimento del fattore di scala della fotocamera o scala fisica posizionata accanto al foro (es. riga dacciaio tarata)

Metodo di misura: posizionamento manuale delle linee di contrasto e calcolo automatico dello spessore dopo inserimento dellangolo di taglio

Punta di trapano speciale TCG: non inclusa (disponibile come accessorio)
